www.mitterhauser.com

J.Mitterhauser GmbH
EDV-Systeme

Interaktive Fallbeispiele  und weitere Informationen  unter:

I p a s C h a r t           Innovative Software zur grafische Darstellung

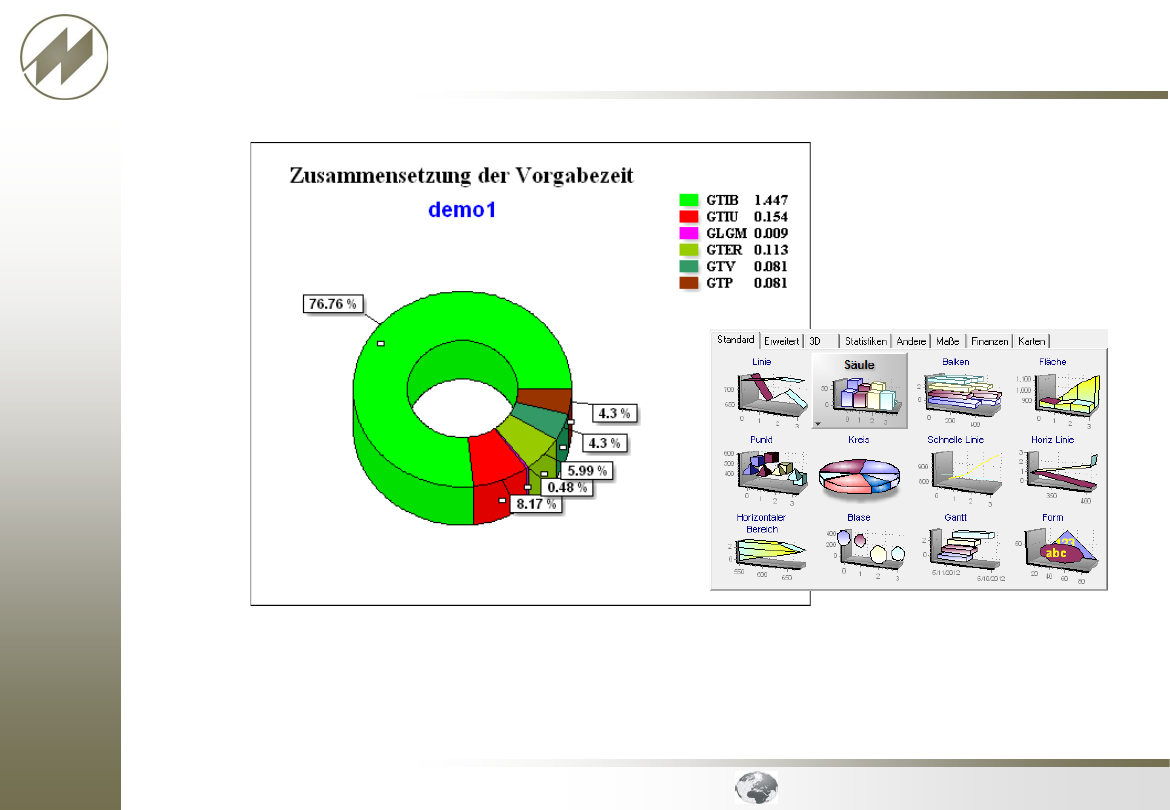

Software zu einfachen und schnellen Erstellung von Diagrammen

pdf

background image

Seite 2

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t           Innovative Software zur grafische Darstellung

Software zu einfachen und schnellen Erstellung von Diagrammen.

IpasChart ist eine Software zu einfachen und schnellen Erstellung von Diagrammen.
Es beinhaltet duzende von 2 und 3 dimensionalen Darstellungstypen für eine große
Anwendungsbandbreite.

Jedes Diagramm kann individualisiert werden. (Farben, Textart, Text, Füllung, etc.)
Der "Dateninspektor" zeigt alle Eigenschaften eines ausgewählten Elements.

In IpasWin sind bereits über 85 Grafik-Definitionen für die Darstellung mit
IpasChart vorbereitet. Durch bereitgestellte Vorlagen können diese
Grafiken beliebig verändert und den eigenen Anforderungen angepasst werden.

Ein eigenes Druckfenster  unterstützt Sie bei der Gestaltung der Druckausgabe.

Export:
Diagramme können gespeichert und exportiert werden, um sie in Websites oder alle anderen
Anwendungen verwenden zu können. Export-Formate: JPEG, PNG, GIF, BMP, WMF, EMF, PCX.
Eine weitere interessante Option ist die Import-Möglichkeit um Daten von Anwendungen oder URLs zu
laden. Unterstützte Formate sind Text, Excel, XML, Databanken (ADO, ODBC, SQL-Server, etc) und
mathematische / statistische Funktionen.


background image

Seite 3

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t           Innovative Software zur grafische Darstellung

Inhaltsverzeichnis

Mittels Click auf den Menüpunkt gelangen Sie zum gewünschten Kapitel. Mit                   links unten gelangen Sie stets zurück zum Inhalt.

Mit Hilfe des          Buttons gelangen Sie zum zugehörigen Beispiel mit IpasMobil.              jeweils rechts unten führt Sie wieder zurück.

Bedienung

➢ Programm-Funktionen

Übersicht

Dateninspektor

Vorlagen

Druckgestaltung

Export

Excel-Daten darstellen

Sprachen

IpasWin Daten-Definition

Übersicht der Einstellungen

Beispiel für Häufigkeitsverteilung

Festlegung der Standard-Schriften

Baumstruktur bearbeiten

Vorbereitete Grafiken für IpasWin

Zeitaufnahmen

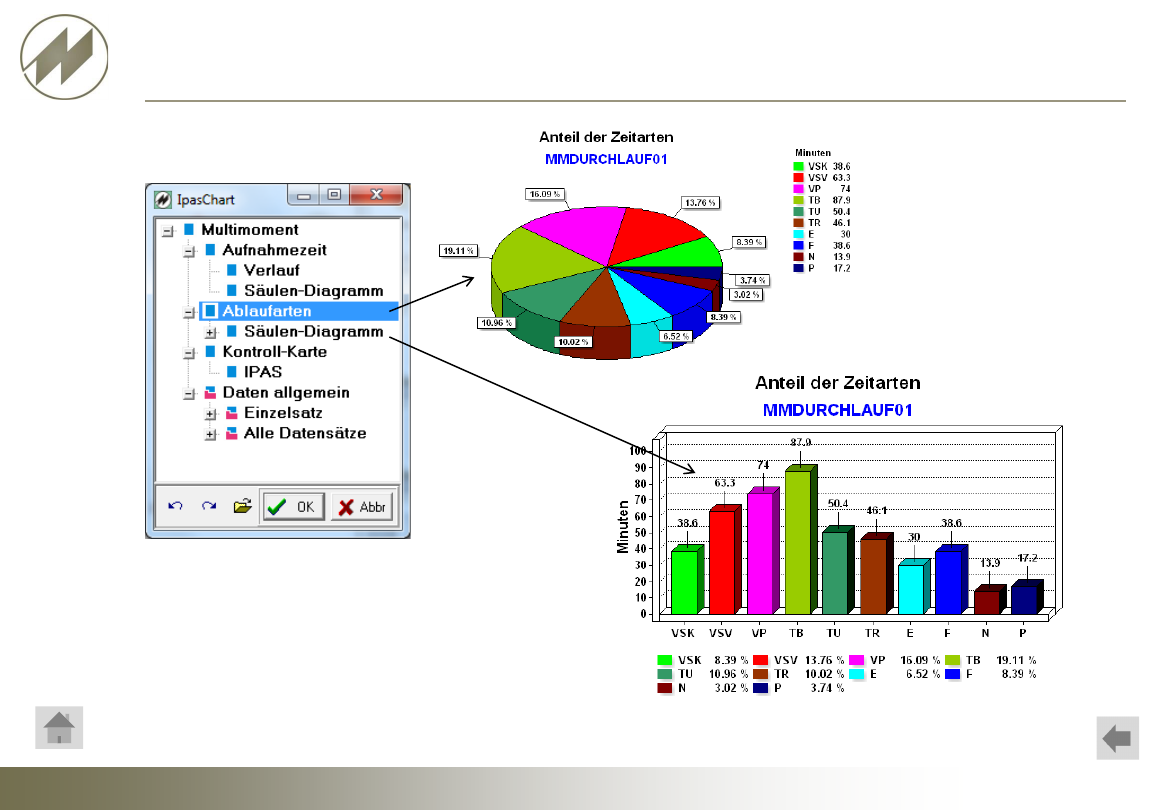

Multimoment

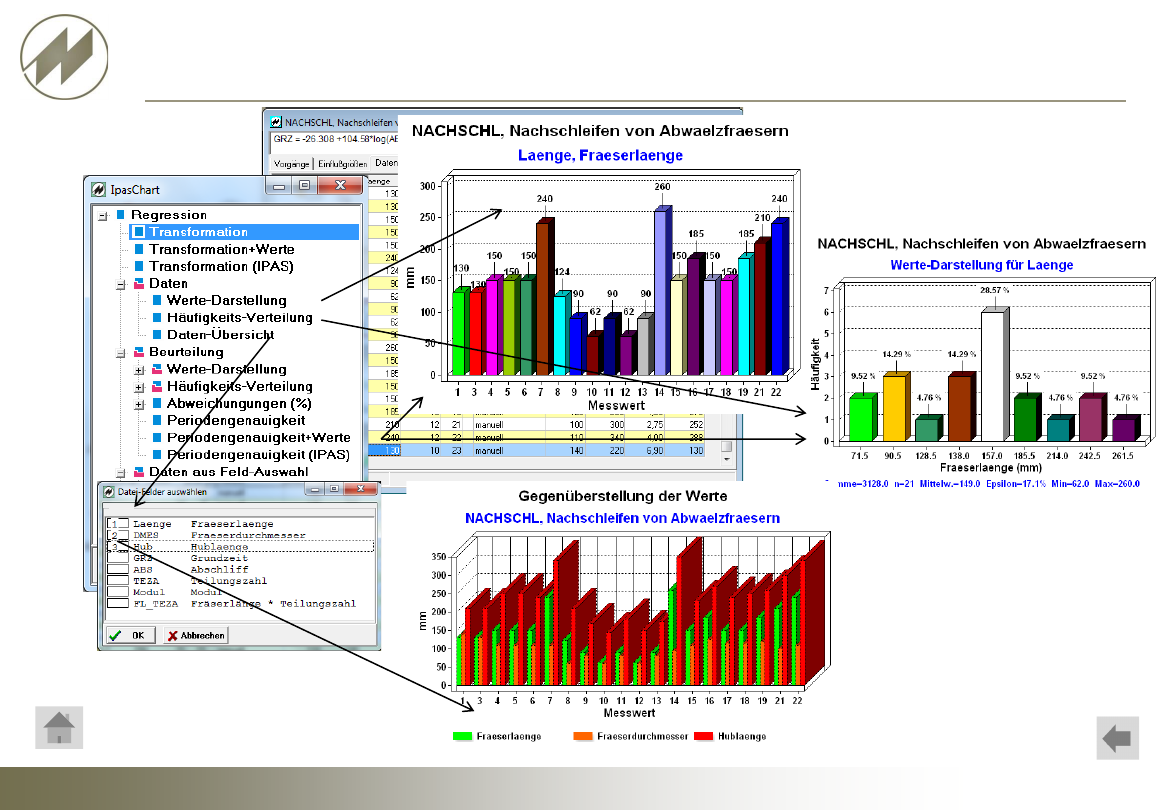

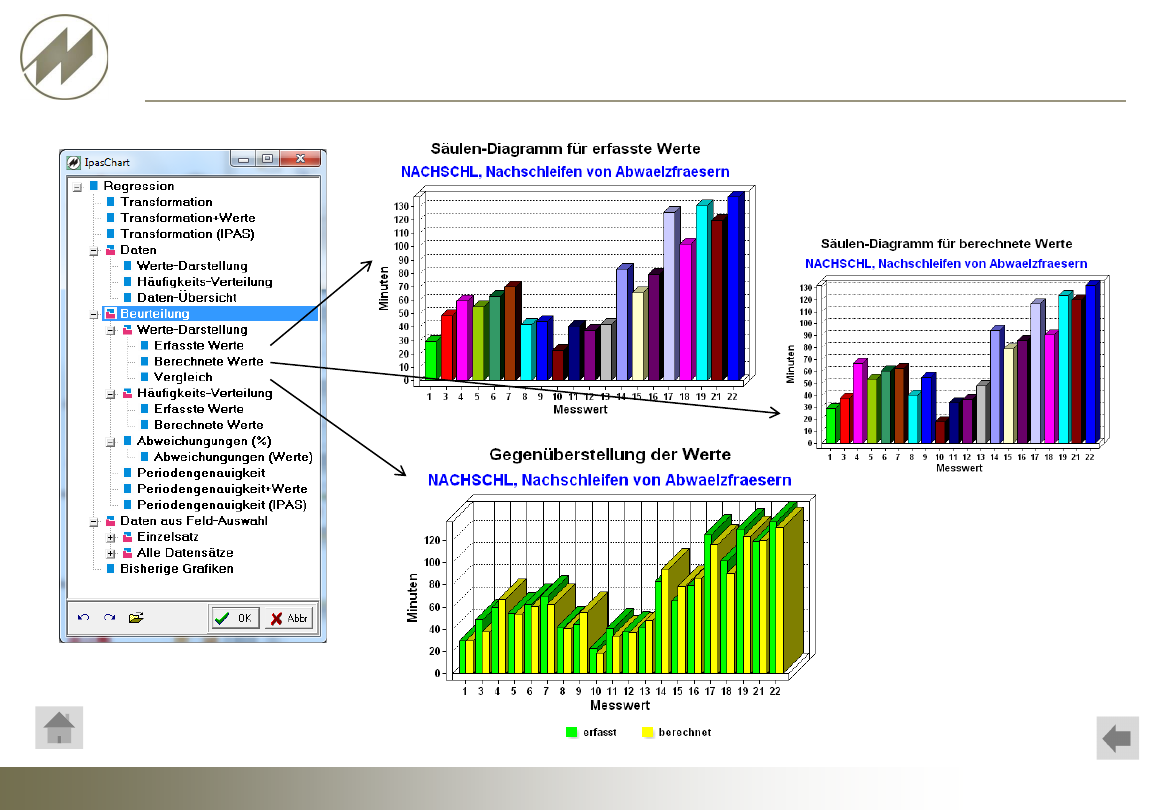

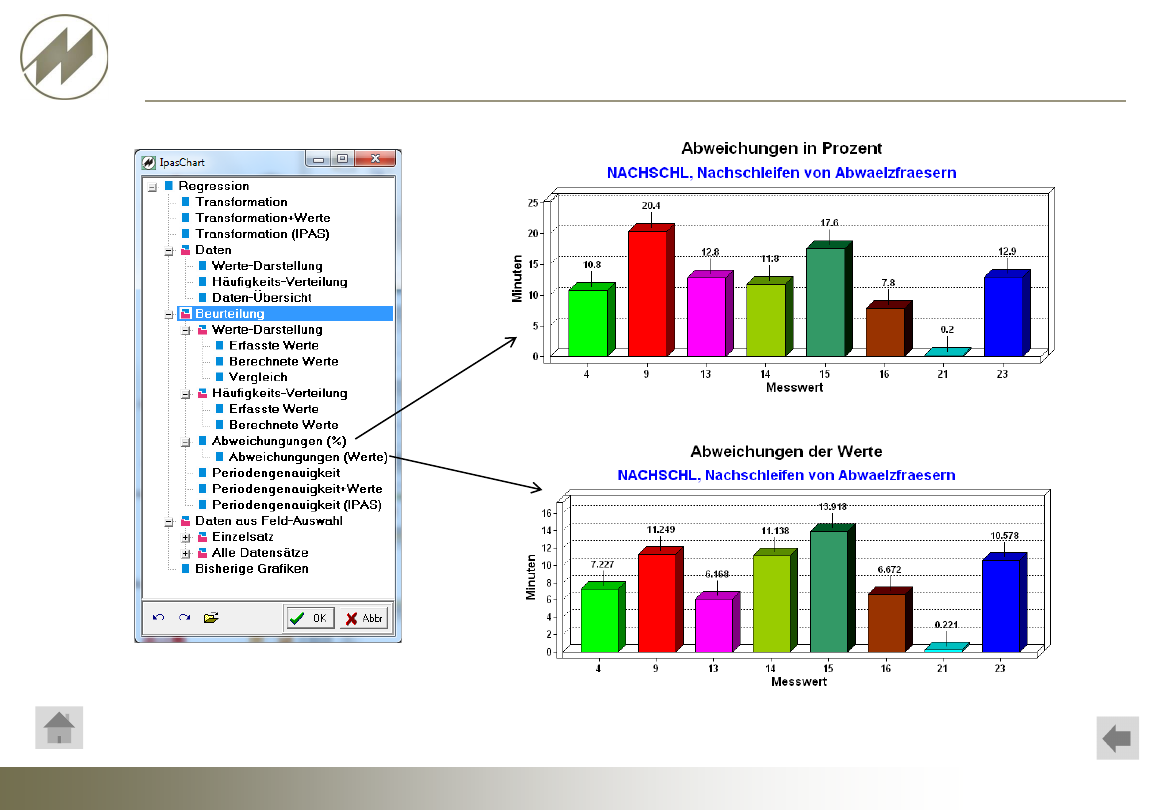

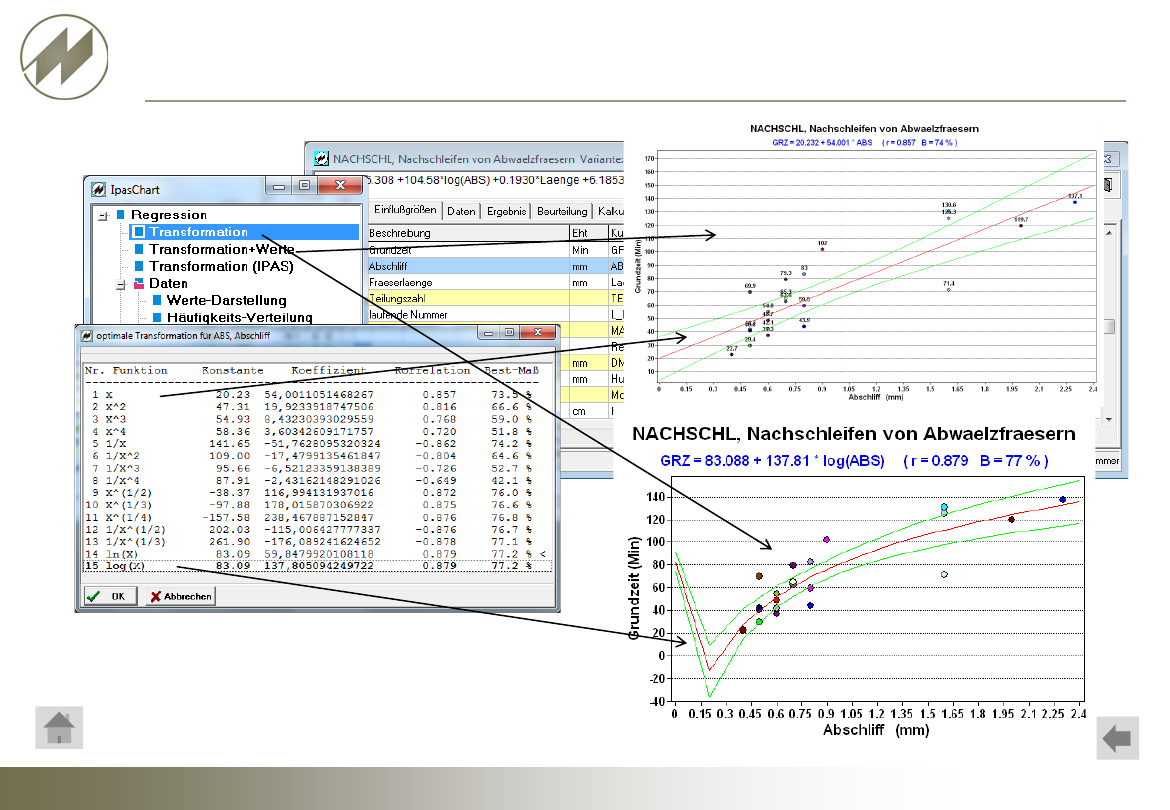

Regression

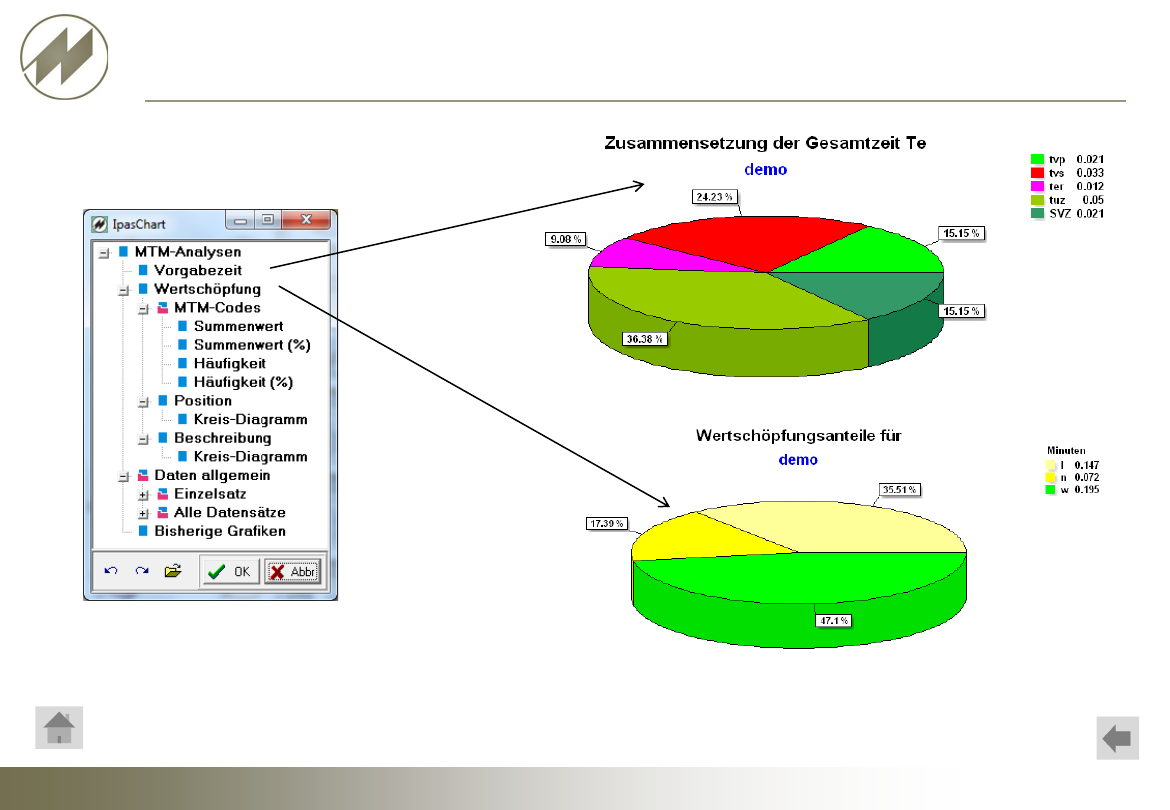

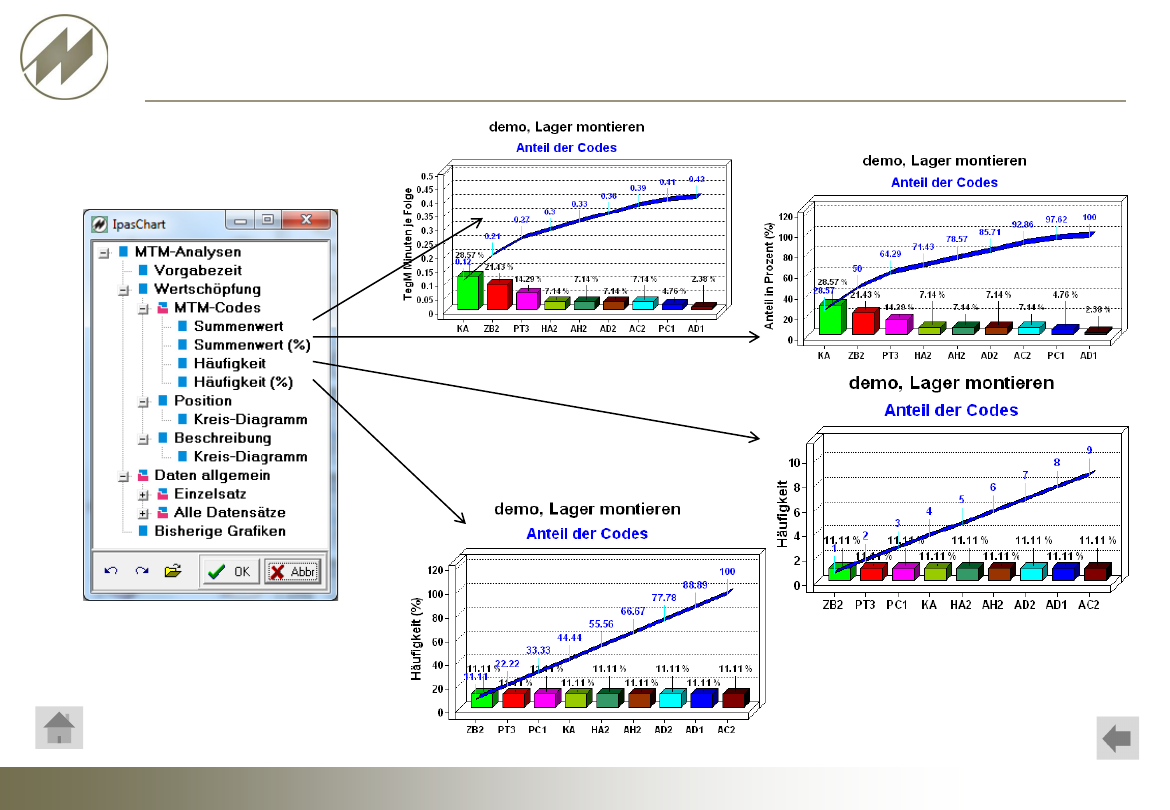

MTM Analysen

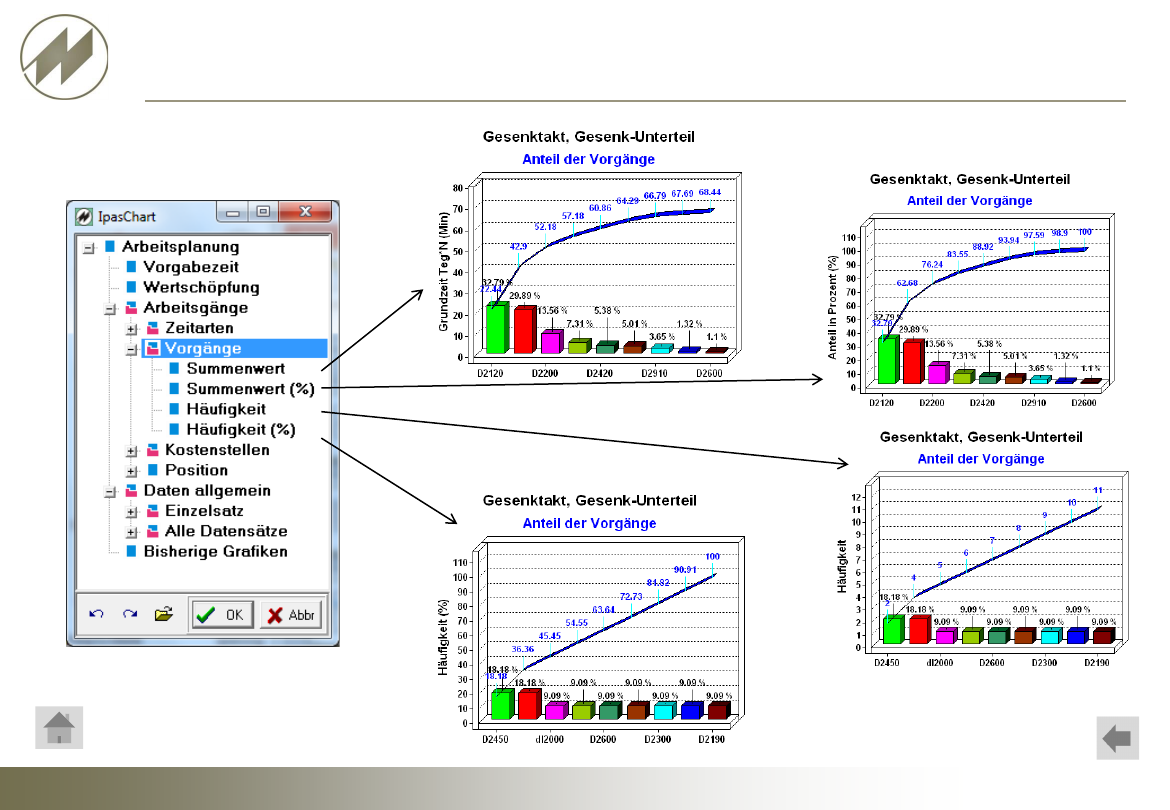

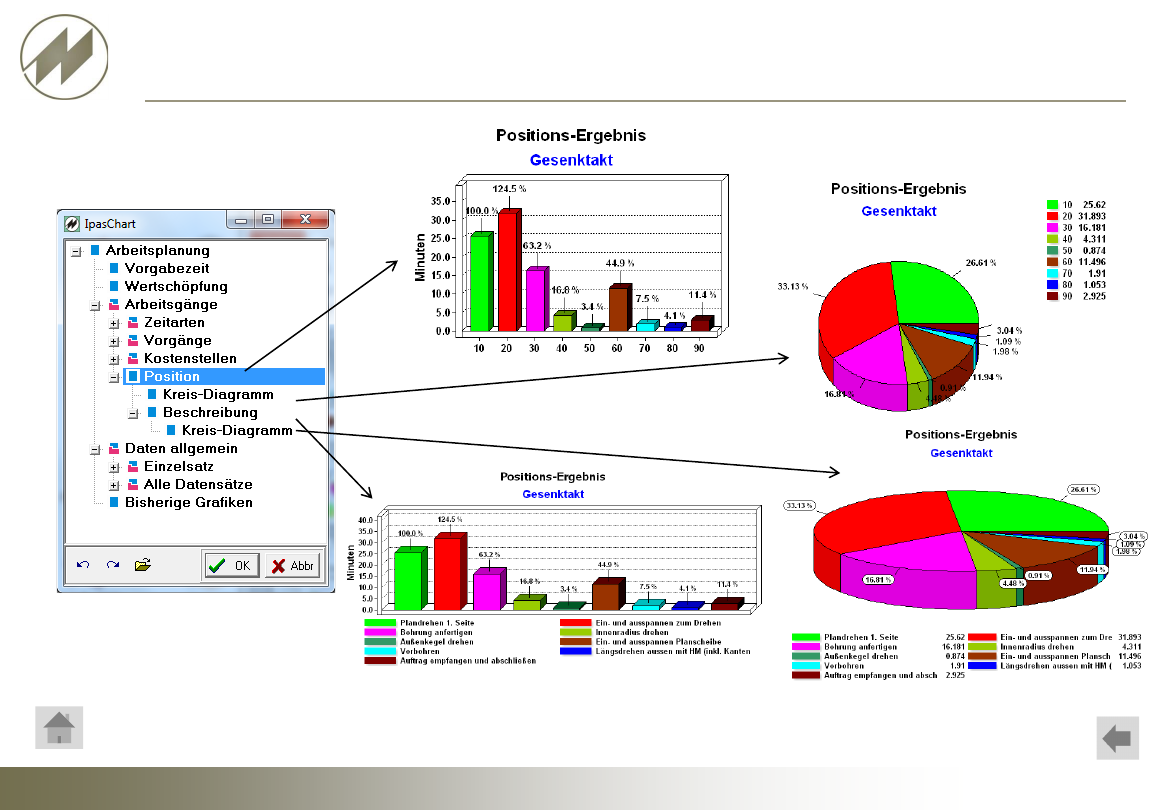

Arbeitsplanung


background image

Seite 4

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

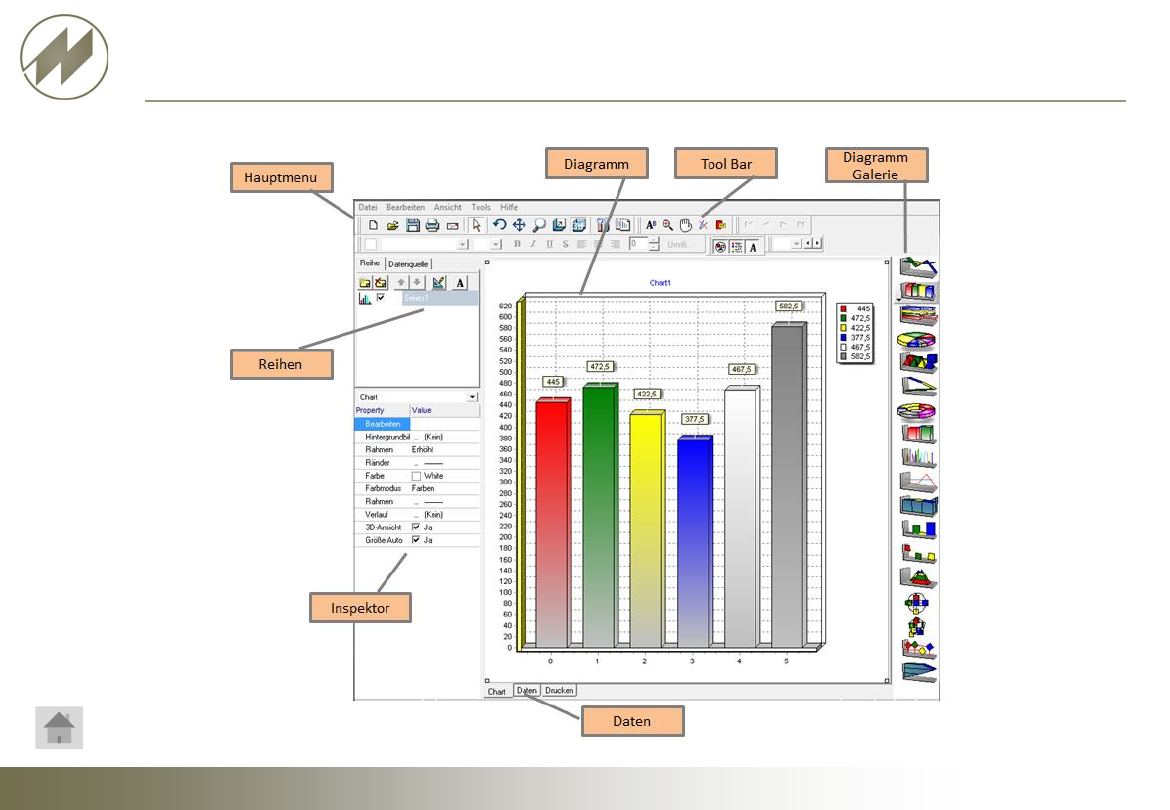

Programm-Funktionen

Übersicht


background image

Seite 5

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

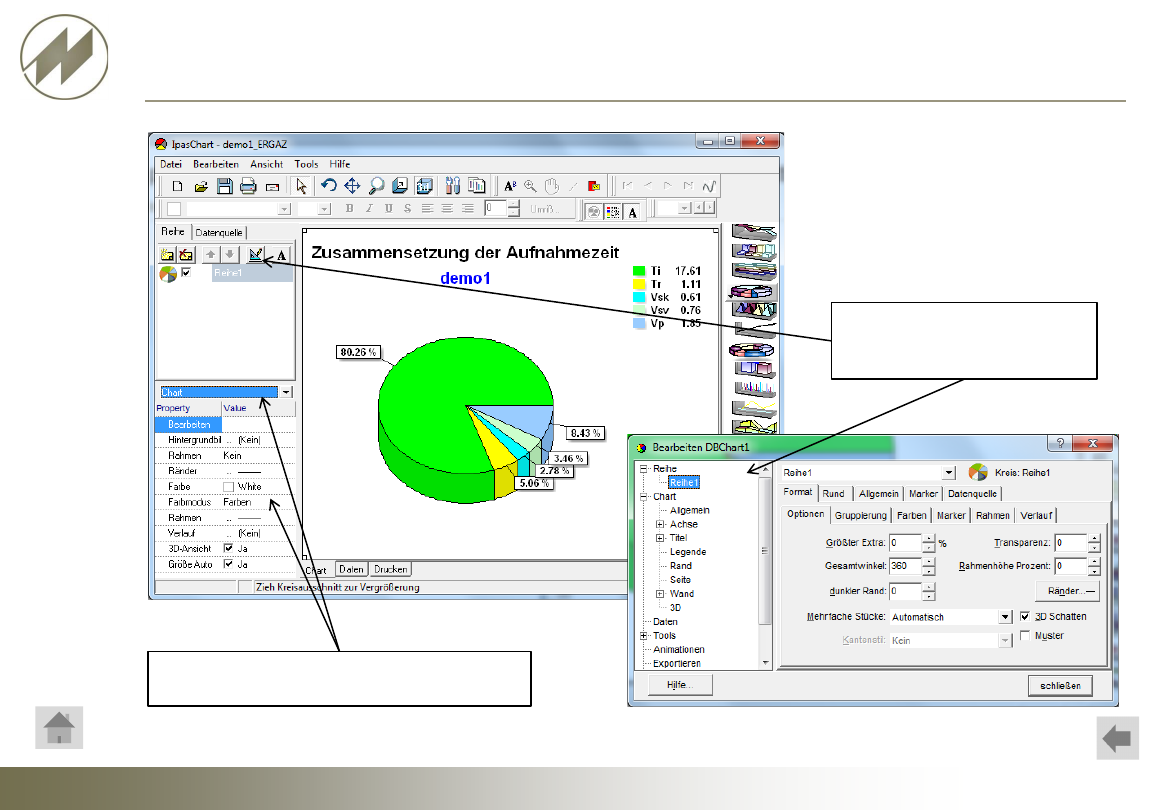

Dateninspektor

Hier können Sie die  einzelnen Einstellungen
über den Dateninspektor durchführen.

Über diesen Button können
Sie  alle Grafik-Eigenschaften
bearbeiten.


background image

Seite 6

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

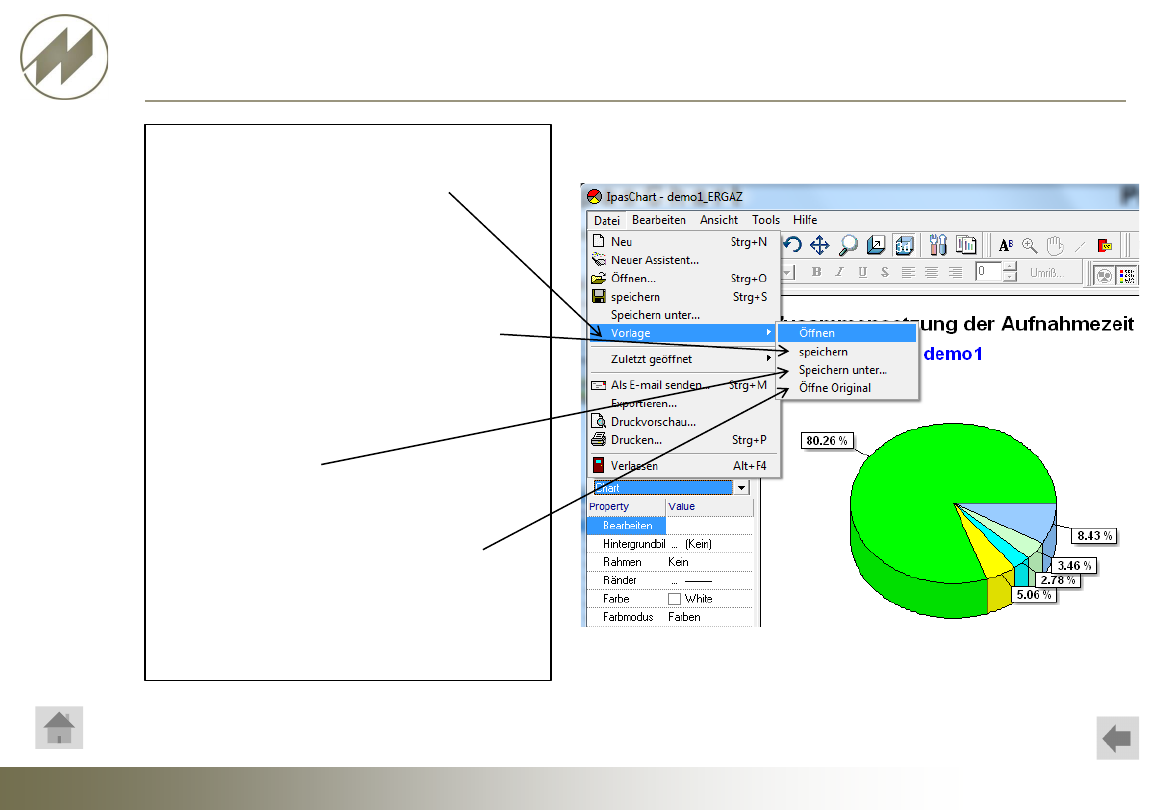

Vorlagen

Mit den Vorlagen können Sie generelle
Einstellungen festlegen und für Grafik-
Ausgaben als Grundeinstellung
verwenden.

In der IpasWin Daten-Definition wird für jede
Grafik eine Vorlage festgelegt.

Wenn Sie eine Grafik bearbeiten und
anschließend Vorlage speichern aufrufen
werden alle Grafiken mit der gleichen Vorlage
entsprechend verändert.

Wenn Sie eine neue Vorlage erstellen möchten,
dann verwenden Sie den Menü-Punkt
Speichern unter…

Wollen Sie die Original-Einstellungen wieder
verwenden, dann öffnen Sie mit
Öffne Original und speichern diese mit
Vorlage speichern  ab.

Dies ermöglicht Ihnen eine einfache
Anpassung aller Grafiken an Ihre gestellten
Anforderungen.


background image

Seite 7

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

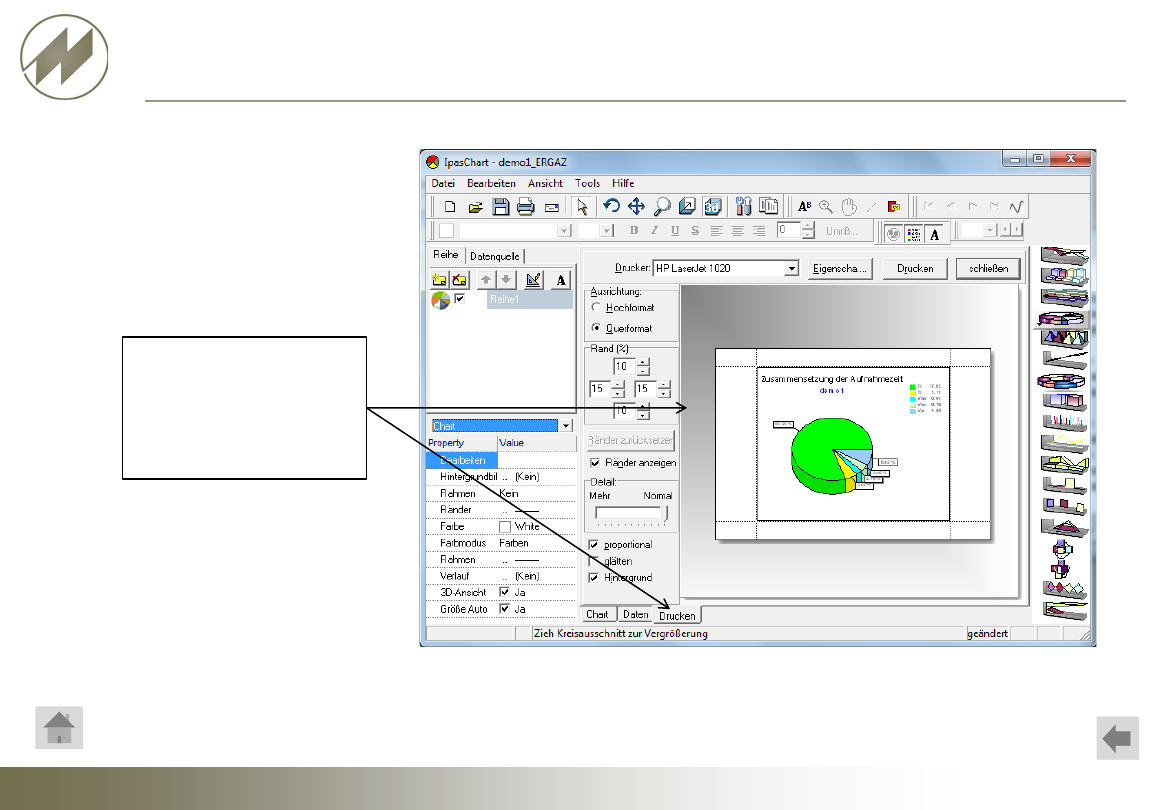

Druckgestaltung

Für die Druckausgabe steht
Ihnen ein eigenes Fenster
zur Verfügung, in dem Sie
alle erforderlichen
Einstellungen vornehmen
können.


background image

Seite 8

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

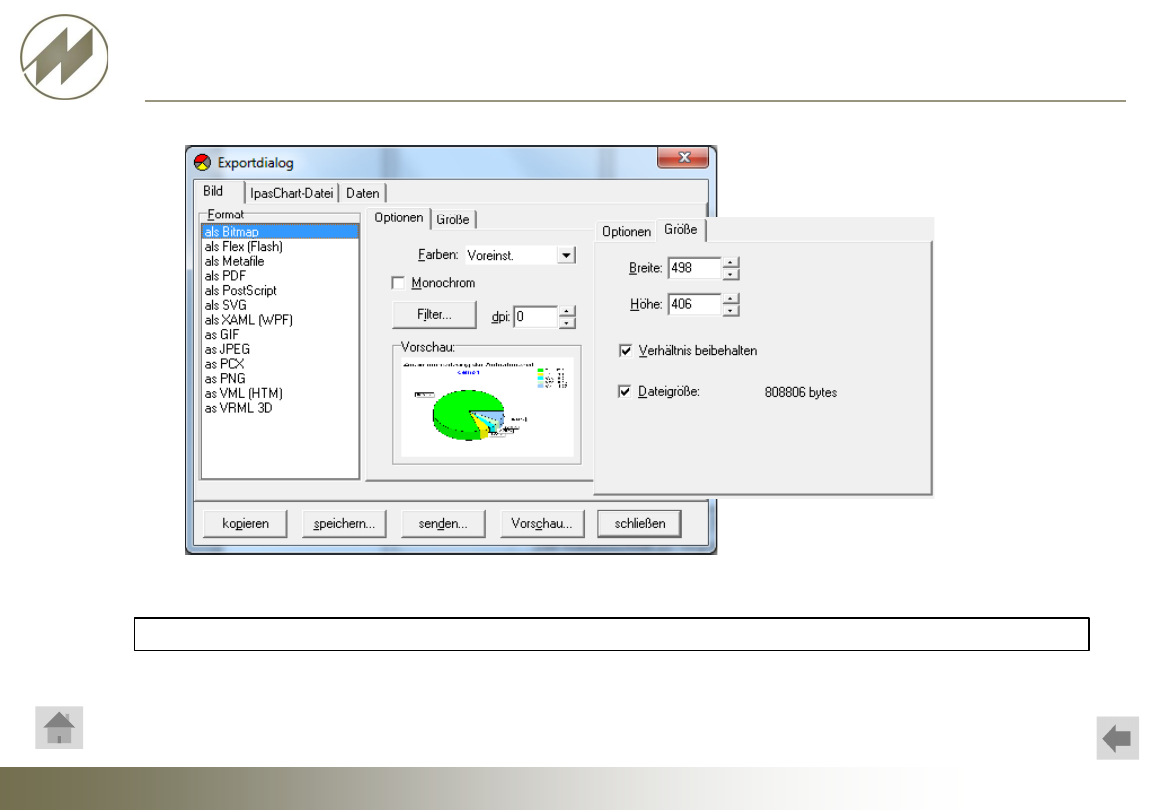

Exportieren Bild-Formate

Es stehen Ihnen viele Bildformate mit den entsprechenden Einstellungen zur Verfügung.


background image

Seite 9

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

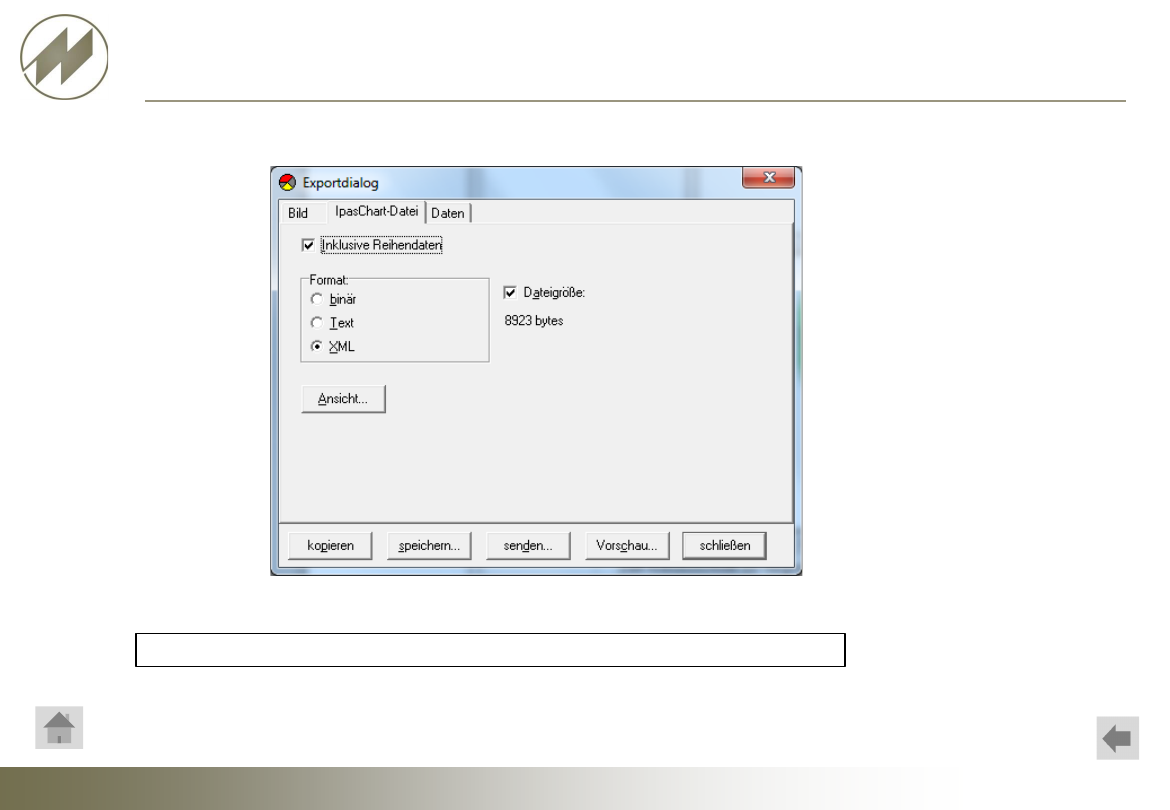

Exportieren IpasChart-Datei

Sie können auch unterschiedliche IpasChart-Formate exportieren.


background image

Seite 10

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

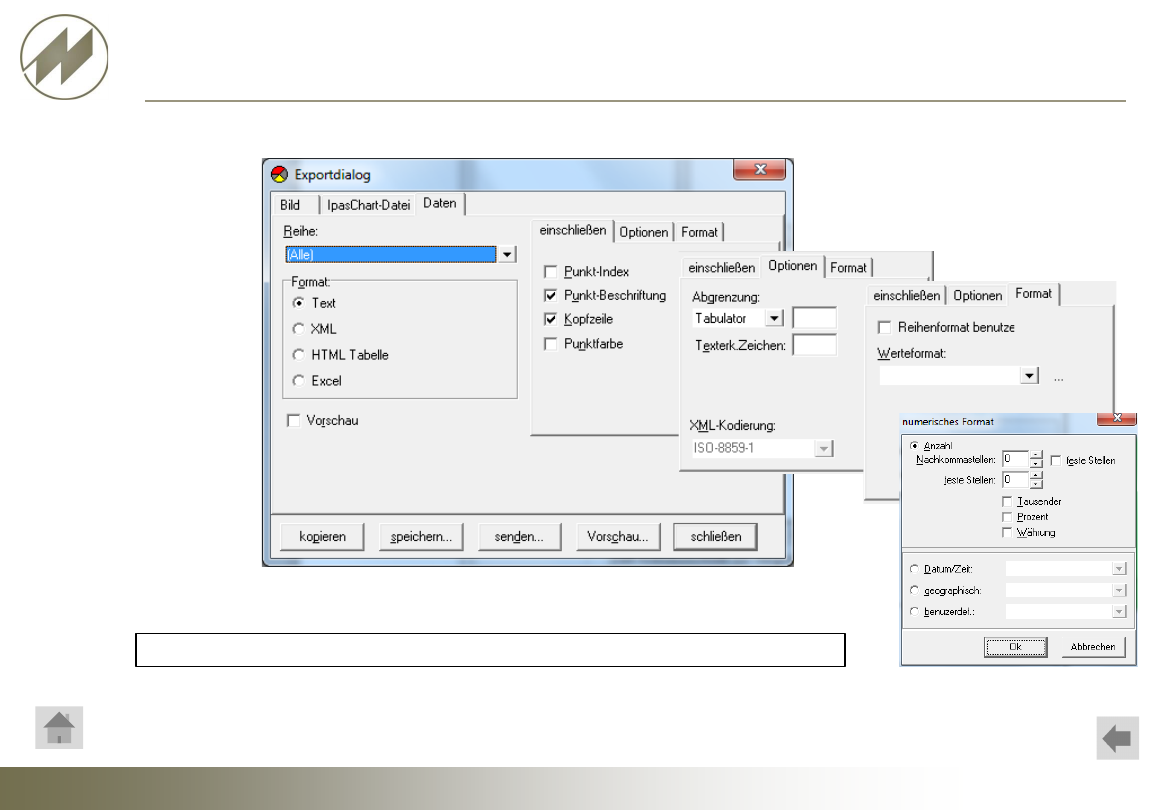

Exportieren Daten

Sie können die Daten in unterschiedliche Formate und Einstellungen exportieren.


background image

Seite 11

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

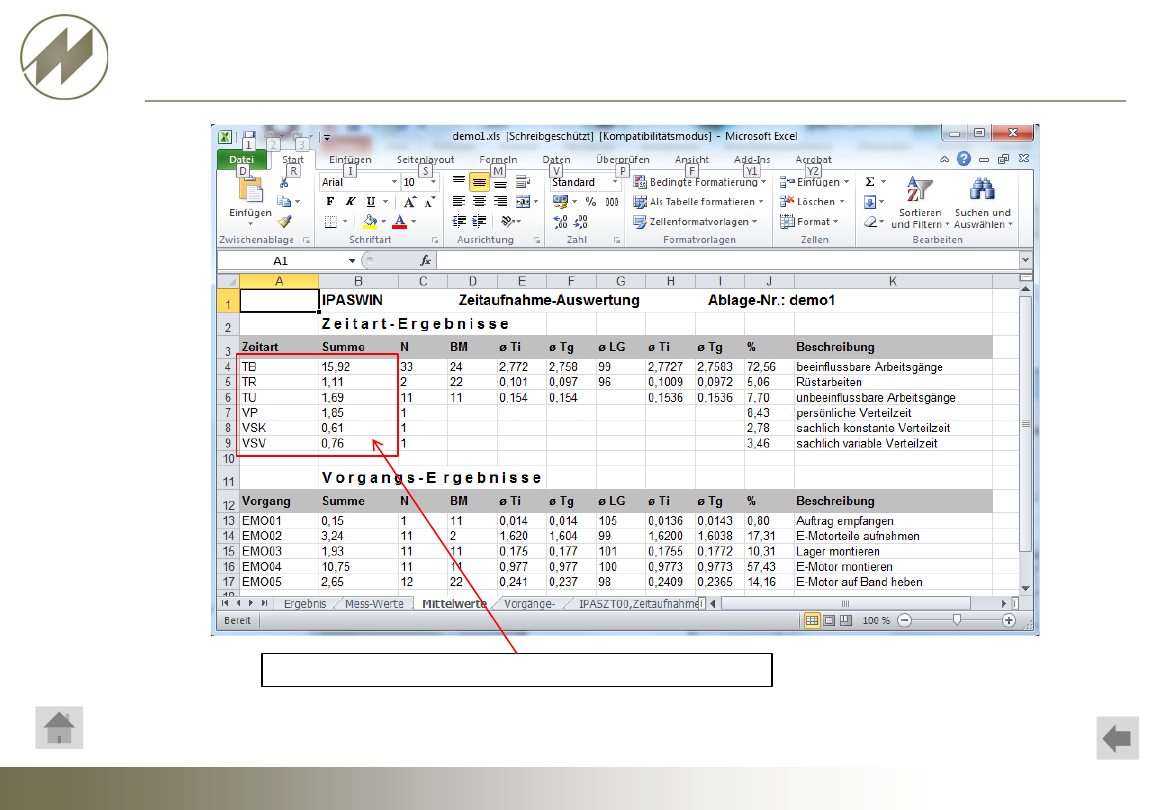

Excel-Daten darstellen

Daten aus Excel-Tabelle darstellen.

Bereich der Excel-Daten, der grafisch dargestellt werden soll.


background image

Seite 12

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Excel-Daten darstellen

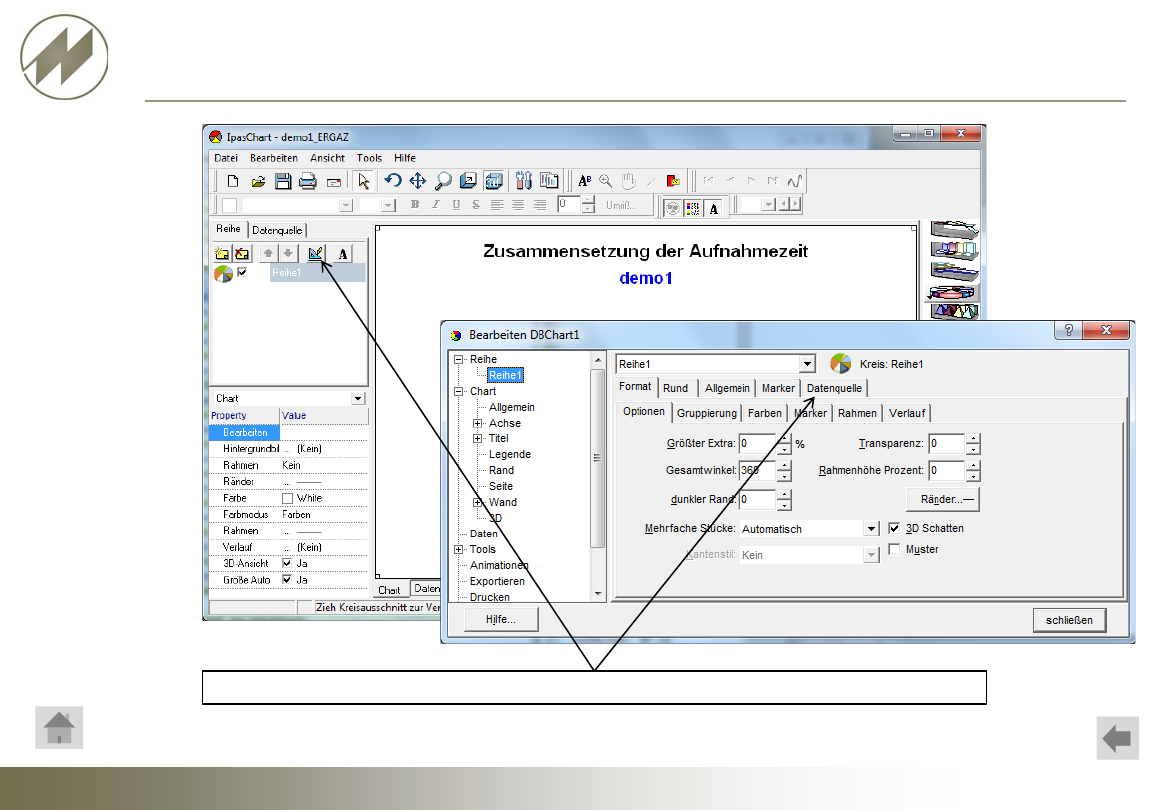

Datenquelle festlegen

Über den Bearbeitungs-Button können Sie die Reíhe bearbeiten und eine Datenquelle festlegen


background image

Seite 13

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Excel-Daten darstellen

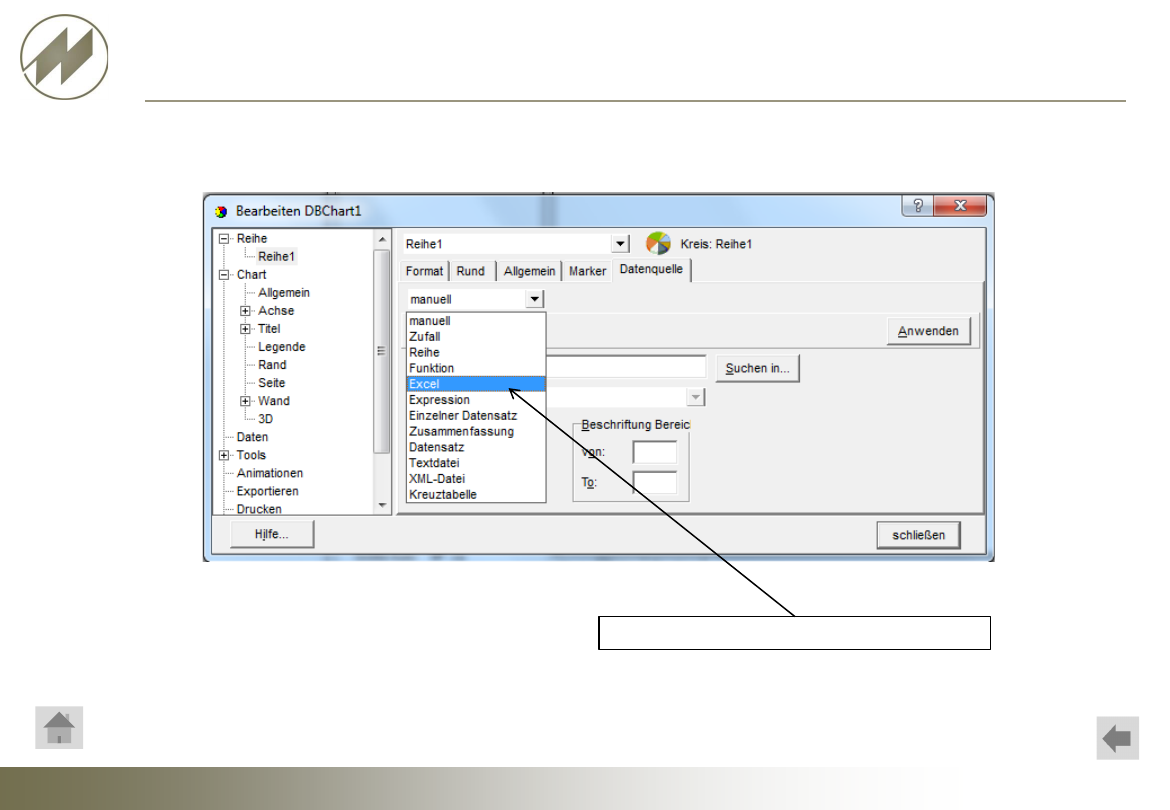

Datenquelle Excel auswählen

Zuerst wählen Sie die Datenquelle Excel aus.


background image

Seite 14

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Excel-Daten darstellen

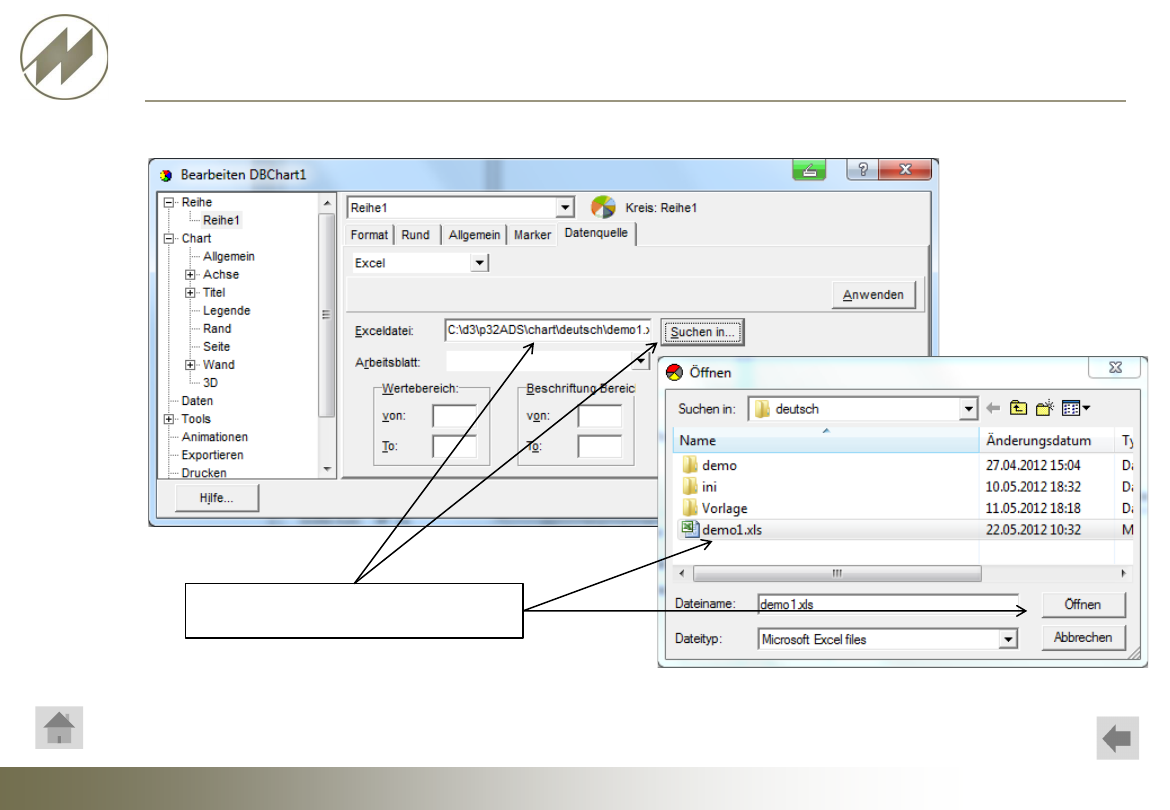

Datenquelle Excel-Datei öffnen

Danach wählen Sie die entsprechende
Excel-Datei aus.


background image

Seite 15

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Excel-Daten darstellen

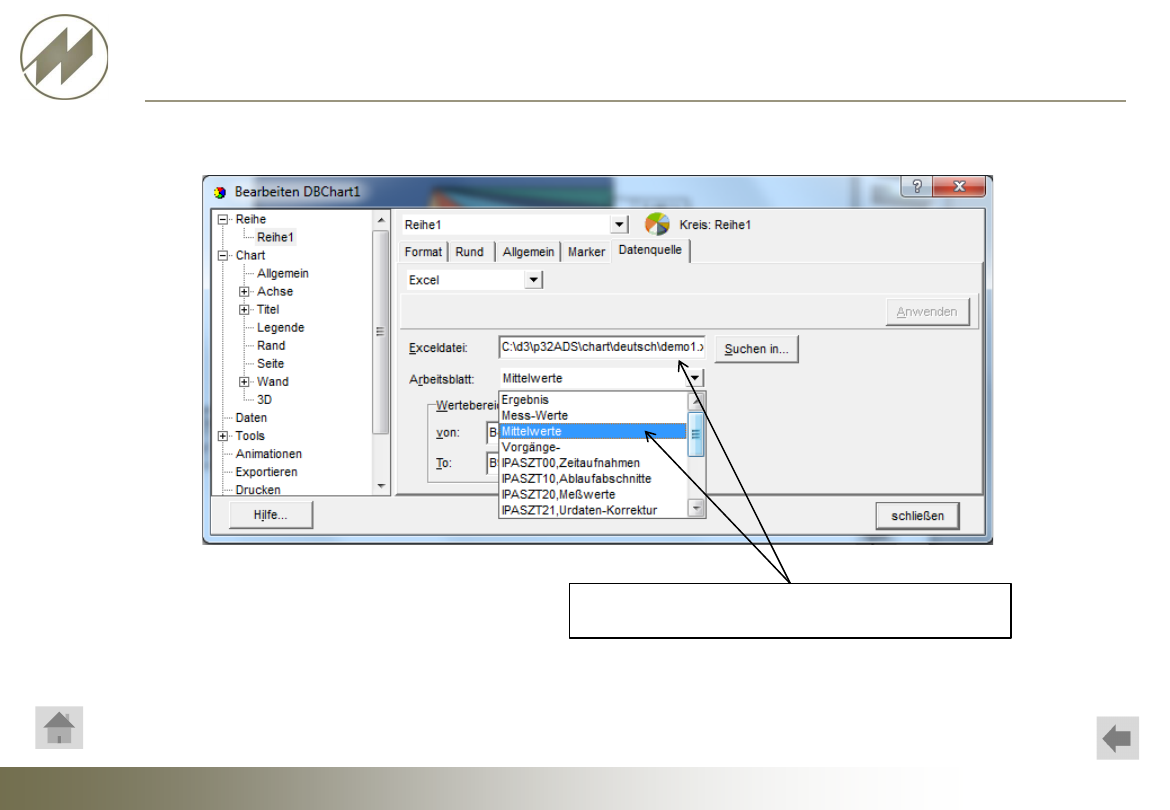

Datenquelle Excel-Arbeitsblatt auswählen

Wenn Sie die Excel-Datei festgelegt haben, stehen
Ihnen die Arbeitsblätter zur Auswahl zur Verfügung.


background image

Seite 16

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Excel-Daten darstellen

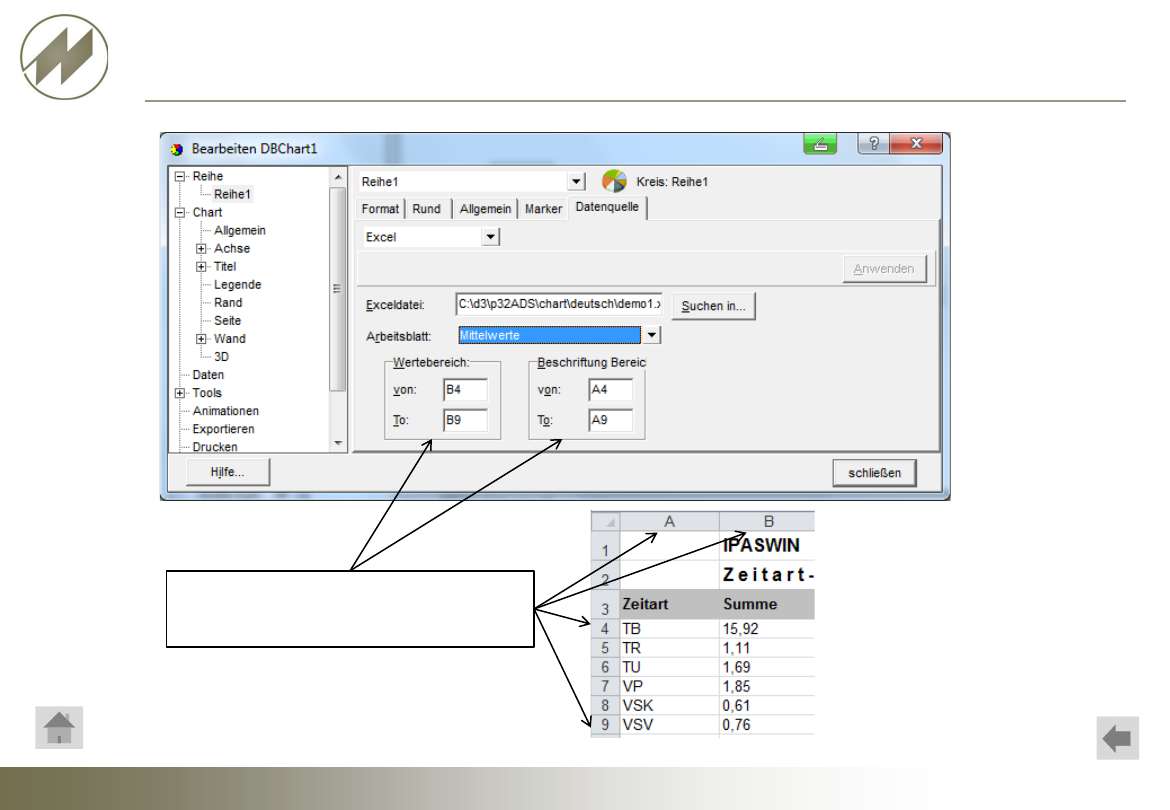

Wertebereich in Excel-Tabelle festlegen

Jetzt müssen Sie den Wertebereich und
den Beschriftungsbereich der Excel-Tabelle
festlegen.


background image

Seite 17

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

Excel-Daten darstellen

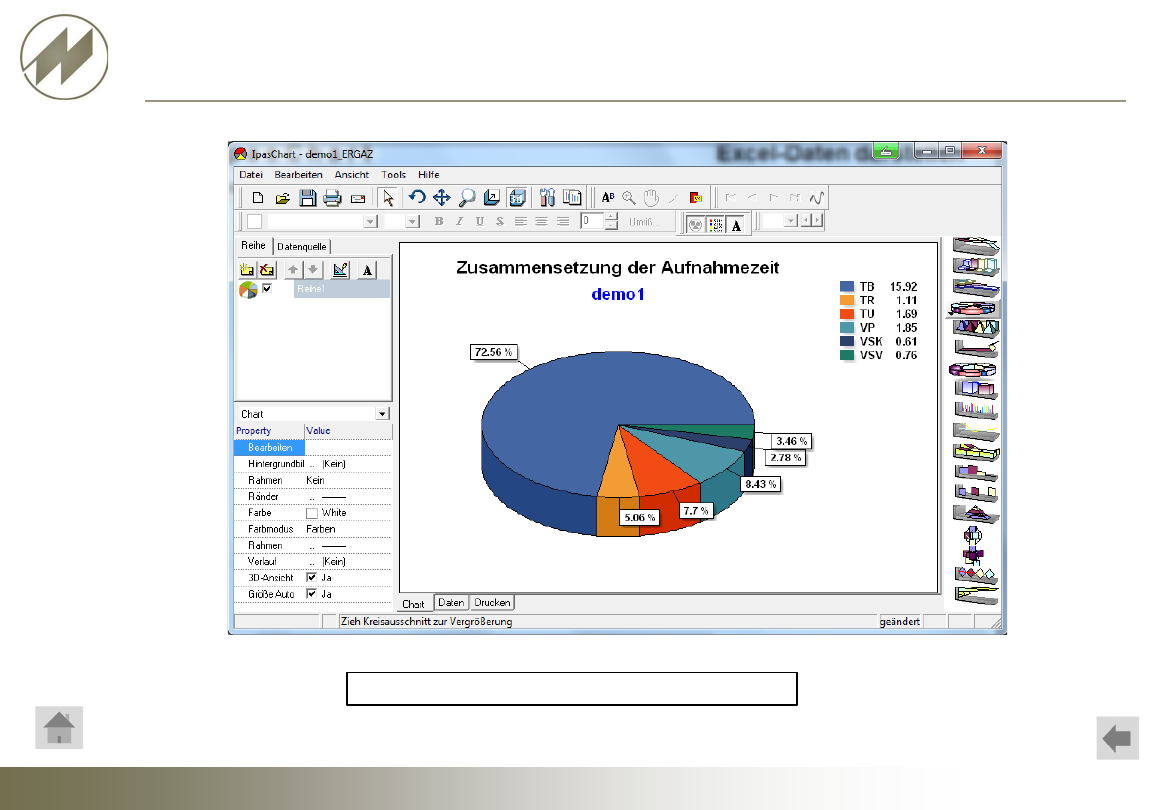

Daten wurden übernommen und dargestellt.


background image

Seite 18

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Programm-Funktionen

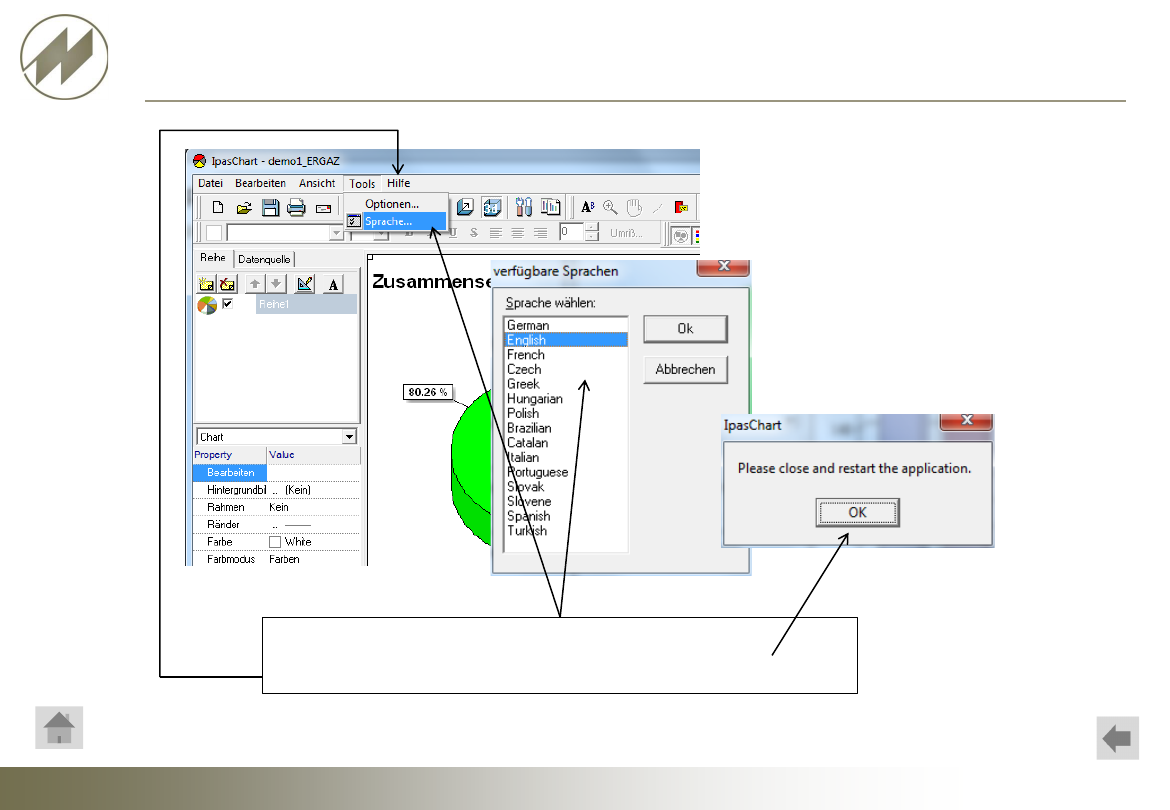

Sprachen

Für IpasChart stehen viele Sprach-Versionen zur Verfügung.
Die Sprache wird erst nach dem Neustart von IpasChart aktiviert.
Die Programm-Hilfen stehen in Deutsch und Englisch zur Verfügung


background image

Seite 19

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t           Innovative Software zur grafische Darstellung

IpasWin Daten-Definition

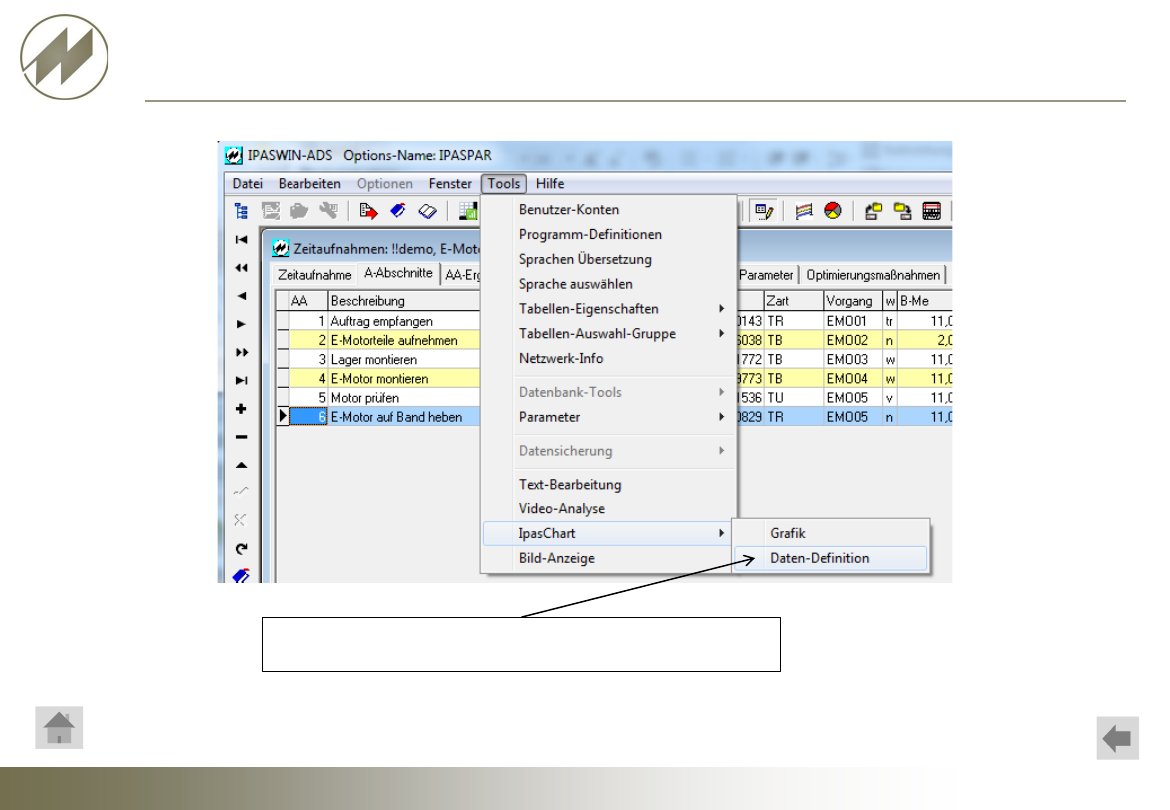

Über den Menü-Punkt  Tools - IpasChart - Daten-Definition
können Sie die Daten für die grafische Darstellung definieren.


background image

Seite 20

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t           Innovative Software zur grafische Darstellung

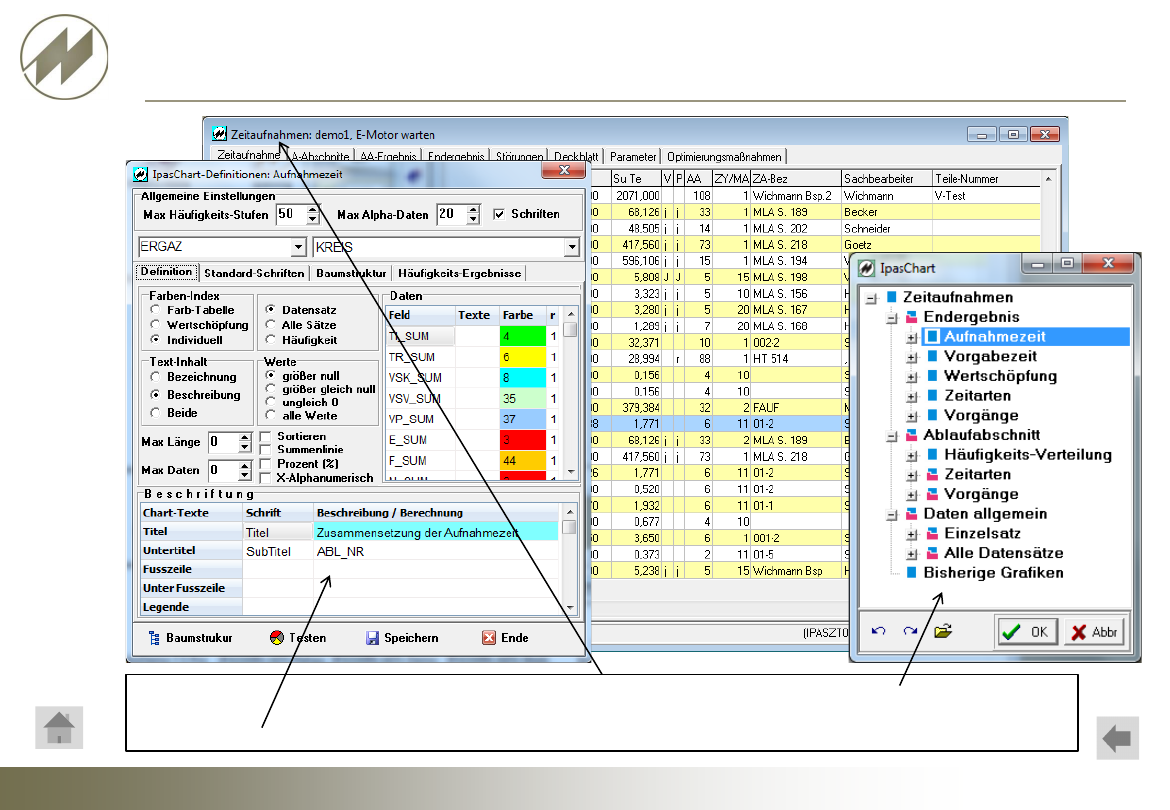

IpasWin Daten-Definition

Für jedes IpasWin-Programm-Modul wurde eine Reihe von Grafiken definiert, die über eine Baumstruktur aufgerufen
werden können. Durch anklicken der entsprechenden Grafik werden die Definitionen und Einstellungen in einem
eigenen Dialog-Fenster dargestellt.


background image

Seite 21

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

IpasWin  Daten-Definition

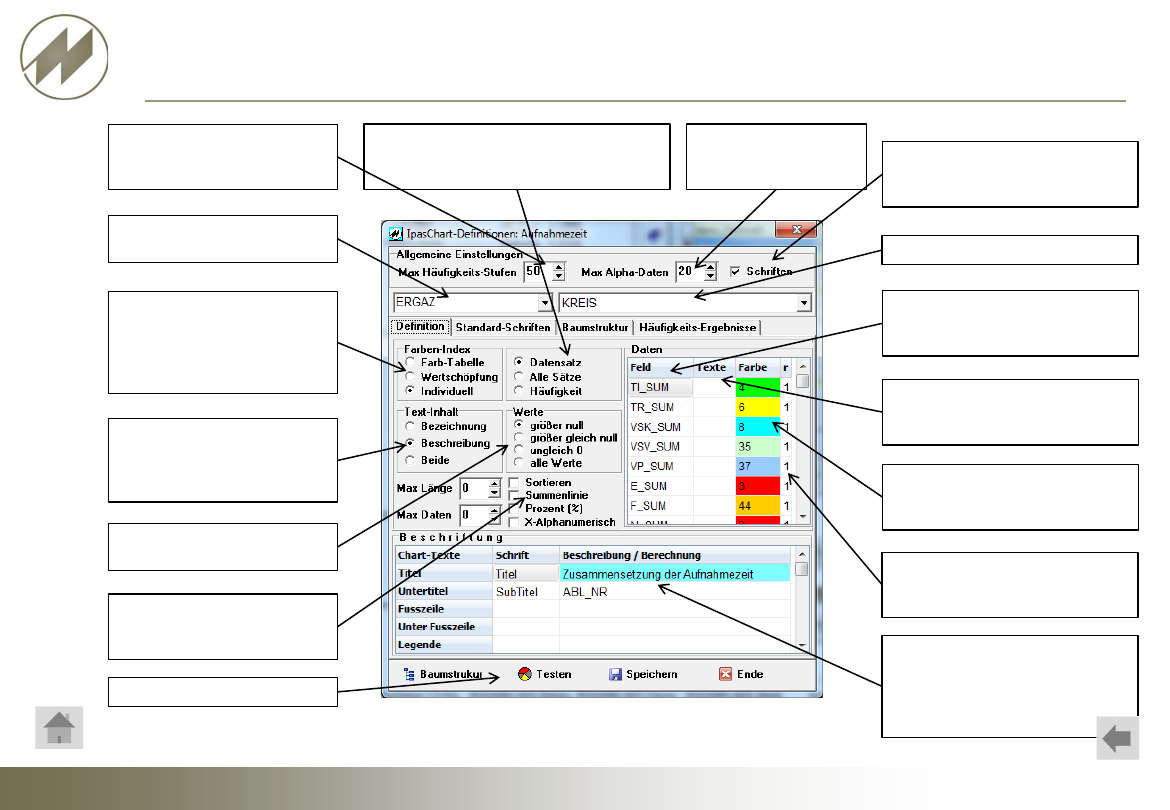

Übersicht der Einstellungen

Wenn die Schriften nicht angeklickt
sind, dann werden die Schriften
aus der Vorlage übernommen.

Maximale Stufen bei der
Darstellung der Häufigkeits-
Verteilung

Maximale Darstellung
der Alpha-Daten, wenn
Max Daten null ist.

Definitions-Name der Grafik
eingeben.

Auswahl der Vorlagen-Datei

Hier werden die darzustellenden
Felder eines Datensatzes
festgelegt.

Wenn Sie keine Texte festlegen,
wird der Text durch die Einstellung
beim Text-Inhalt festgelegt.

Feste Farbzuordnung für die
Felder. Der Farb-Index ist hierfür
Individuell.

Hier legen Sie fest, in welcher
Reihe die Daten dargestellt werden
sollen.

Hier wird die Beschriftung der
Grafik festgelegt. Sie können
entweder Texte eingeben, oder
durch Angabe des Feld-Namen
wird der Feldinhalt dargestellt.

Beispiel:
Bezeichnung   TR
Beschreibung  Rüstzeit
Beide               TR  Rüstzeit

Durch den Farb-Index legen
Sie fest, ob die Farben aus der
Farb-Tabelle, der Wert-
schöpfung oder individuell
erzeugt werden.

Festlegung, welche Daten
übernommen werden sollen.

Hier können Sie zusätzliche
Ausgabe-Bedingungen
festlegen.

Darstellung der Daten aus einem
Datensatz, aus allen Datensätzen oder die
Aufbereitung als Häufigkeitsverteilung.

Verarbeitungs-Buttons.


background image

Seite 22

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

IpasWin  Daten-Definition

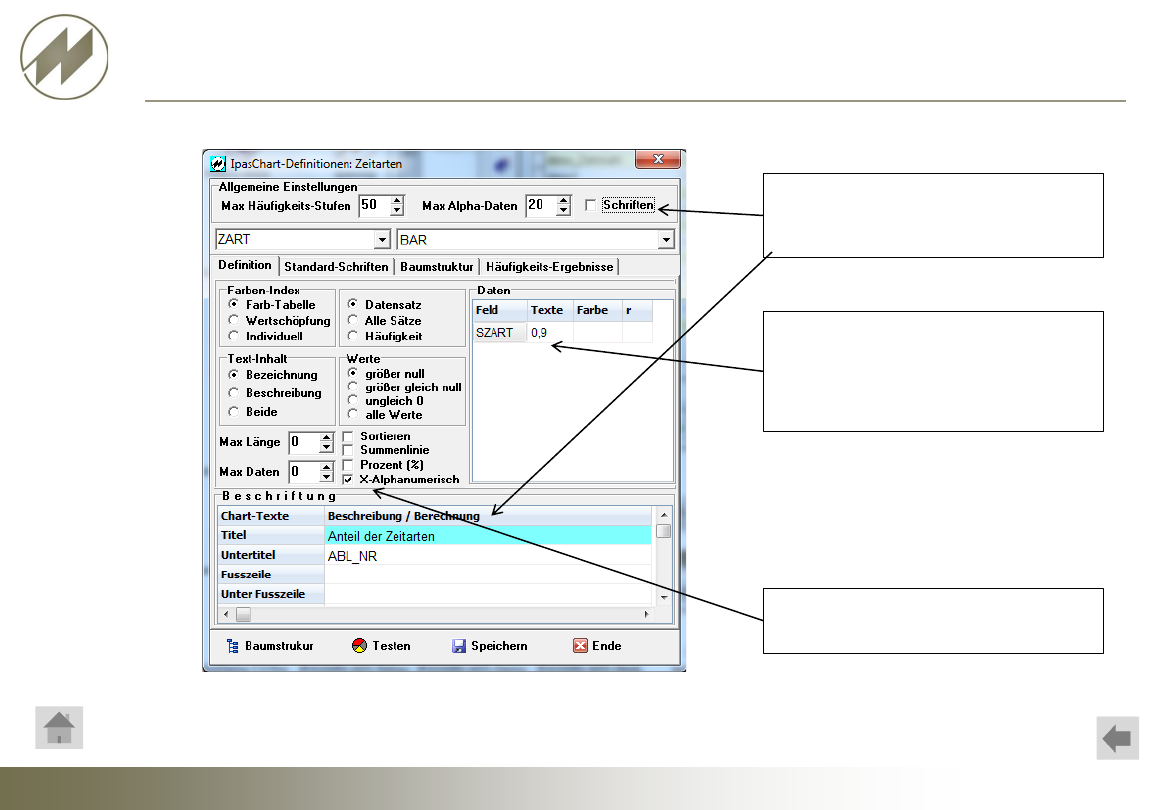

Übersicht der Einstellungen

Wenn die Schriften nicht angeklickt sind, dann
werden die Schriften aus der Vorlage
übernommen.
Es wird keine Spalte für Schriften angezeigt.

Die Darstellung der Spalten eines Memo-
Ergebnis-Feldes wird unter Texte festgelegt.

SZART.. Ergebnis je Zeitart
0.. Summe Istzeit
9.. Beschreibungstext.

Wenn die X-Daten numerisch sind, aber je Wert
dargestellt werden sollen dann müssen Sie

X-Alphanumerisch markieren.


background image

Seite 23

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

IpasWin  Daten-Definition

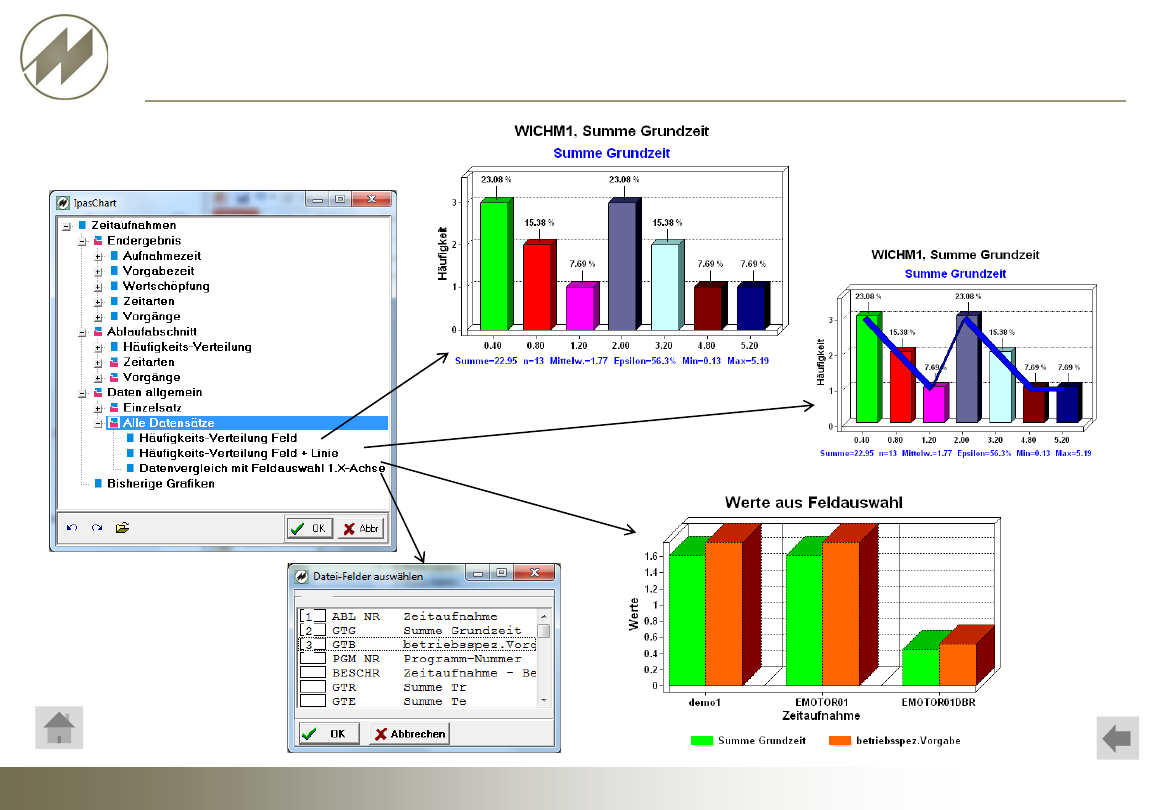

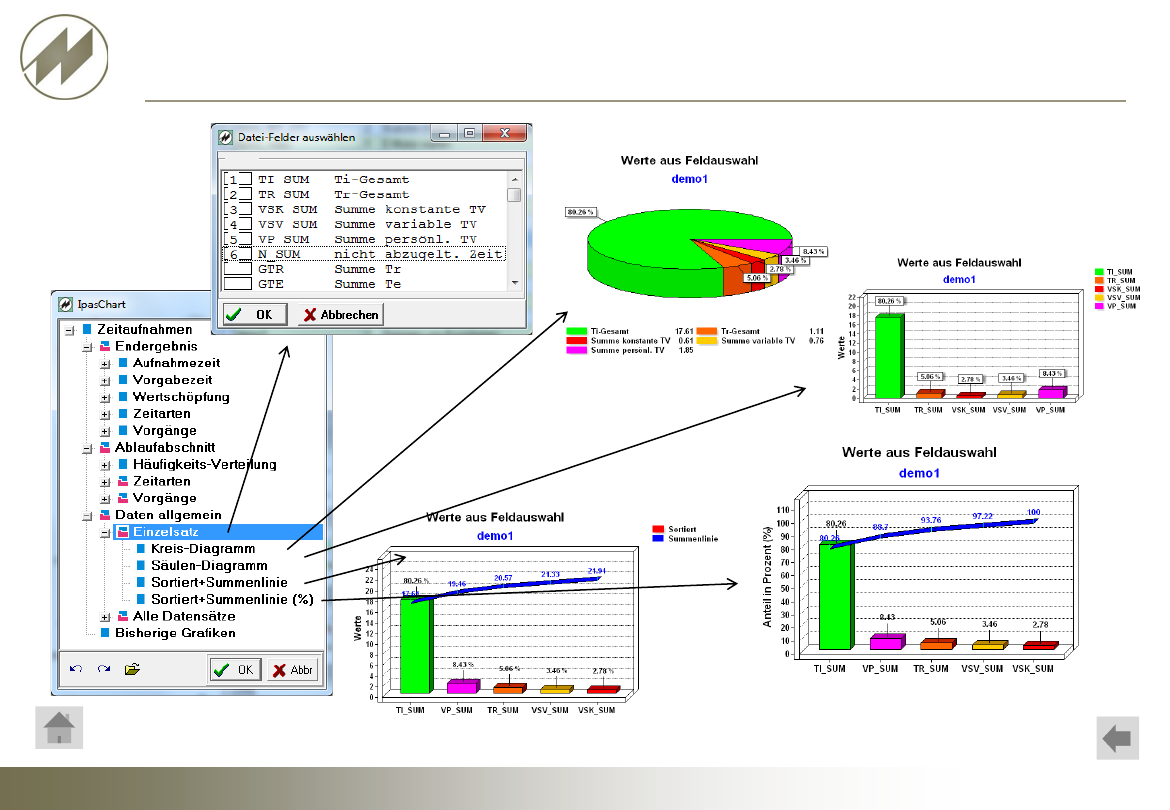

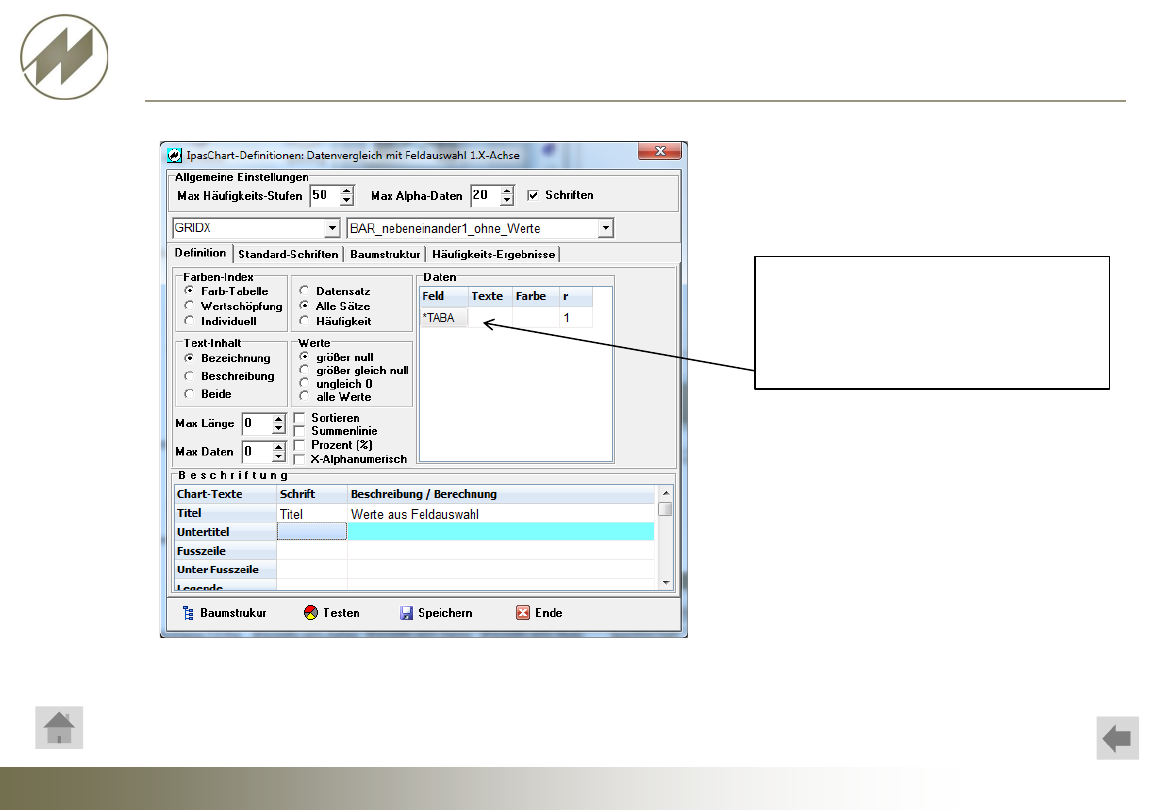

Beispiel Daten allgemein, Alle Datensätze, Datenvergleich mit Feldauswahl 1.X-Achse

Daten allgemein

Daten für aktuelle Tabelle darstellen

*TAB    Auswahl numerische Felder
*TABA  Auswahl alle Felder


background image

Seite 24

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

IpasWin  Daten-Definition

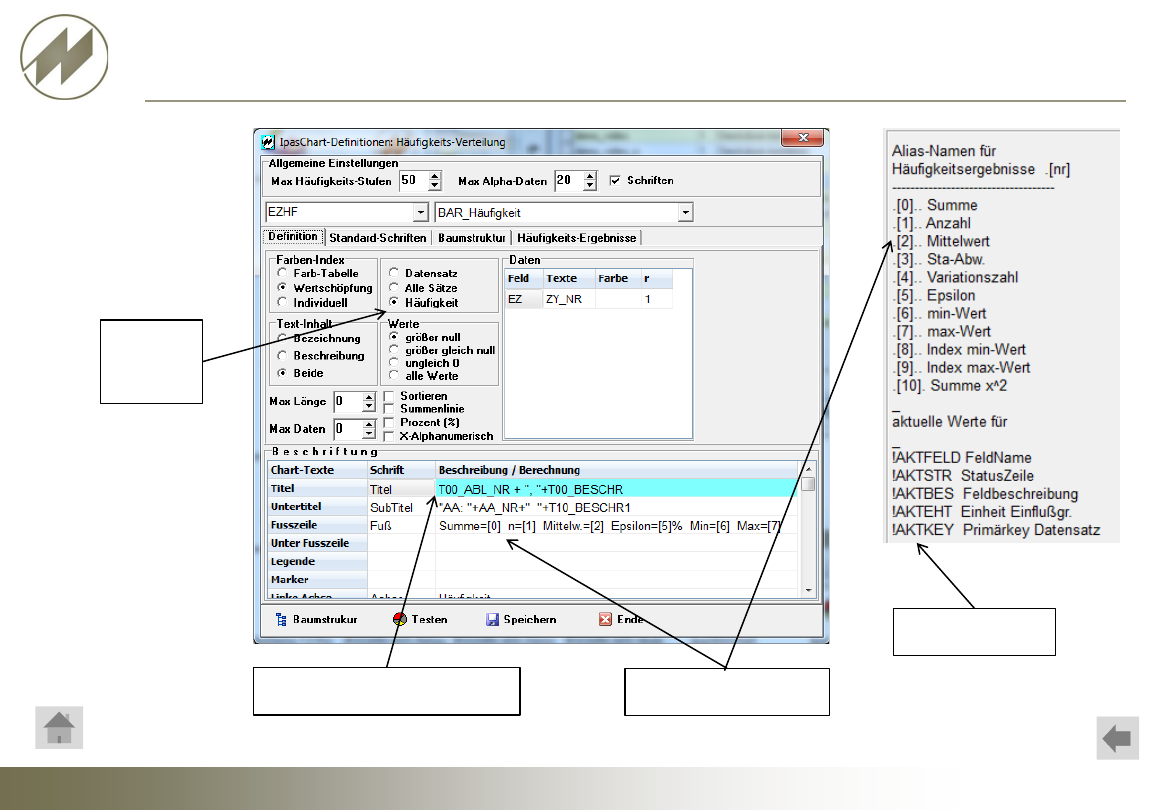

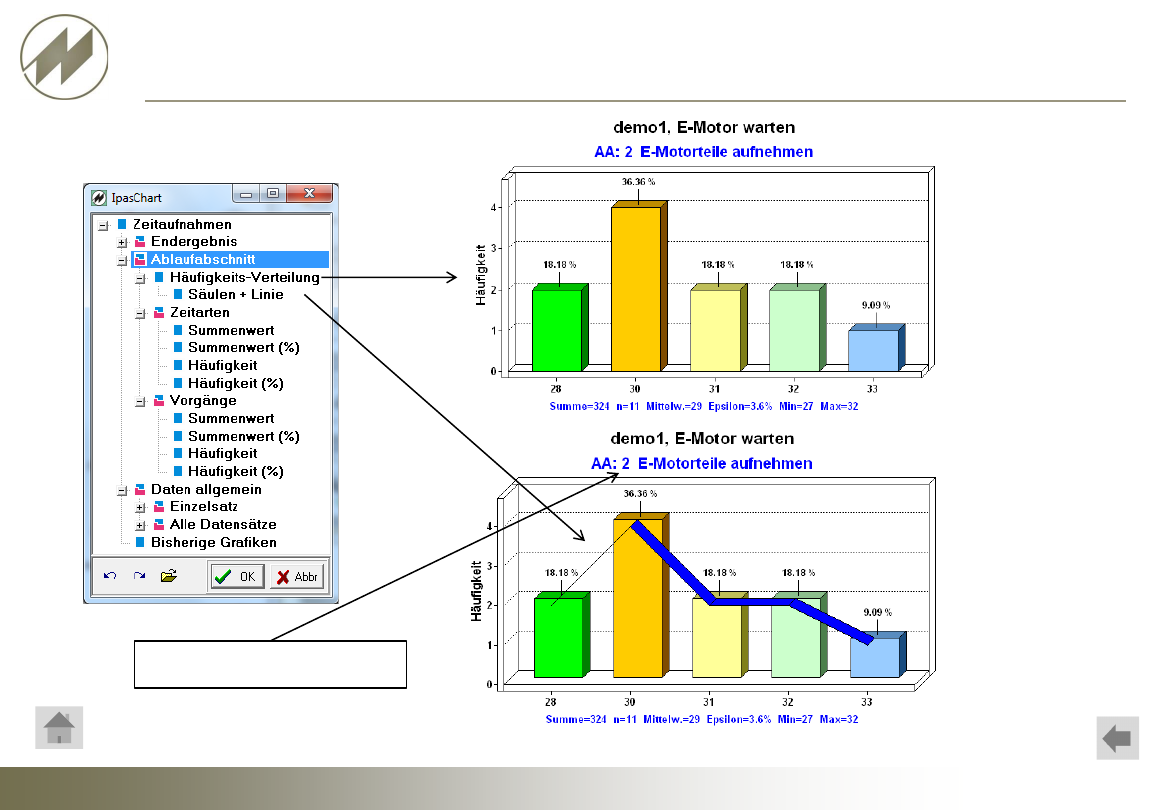

Beispiel für Häufigkeitsverteilung

Liste der Alias-Nummern
für Häufigkeits-Ergebnisse.

Alias-Namen für
aktuelle Werte

Beschreibungstexte können auch
über Berechnungen erzeugt werden.

Einstellung
für dir
Häufigkeits-
Verteilung.


background image

Seite 25

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

IpasWin  Daten-Definition

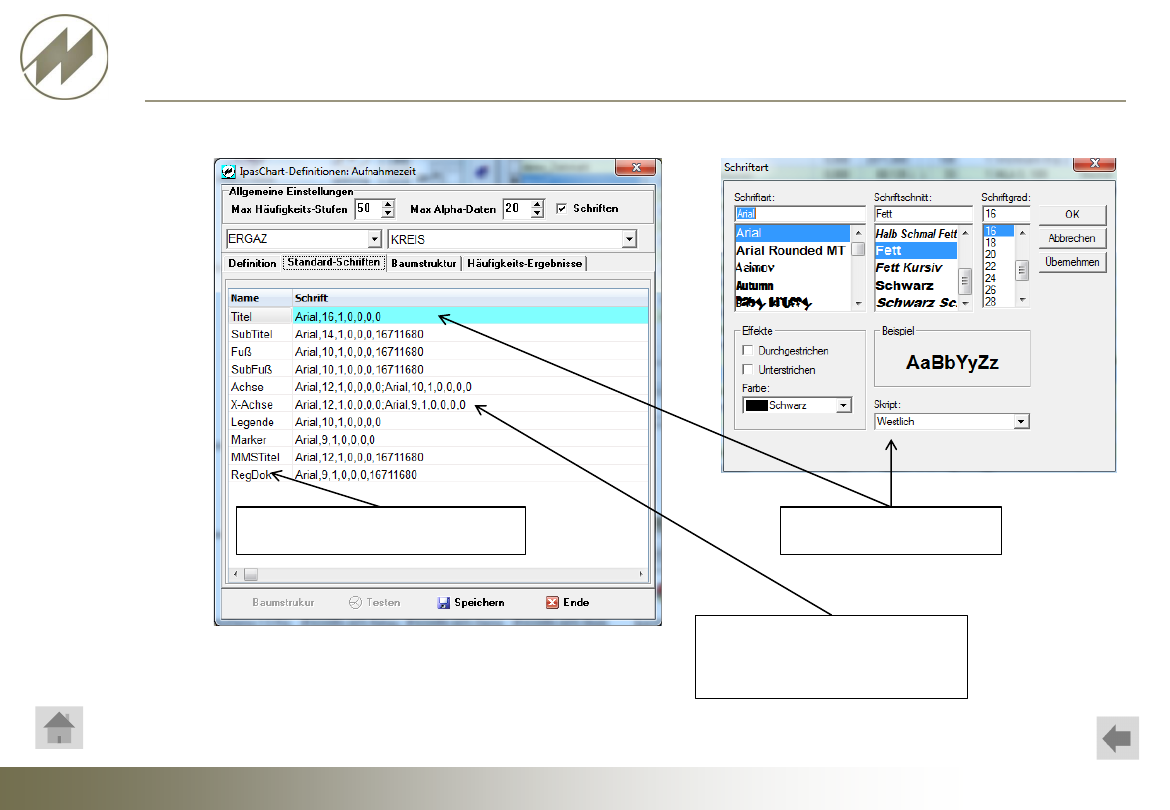

Festlegung der Standard-Schriften

Durch Doppelklick können Sie
den Schrift-Dialog aufrufen.

Name für Schrift-Definition, steht in der
Definition als Auswahl zur Verfügung

Wenn die Schrift für Achsentitel  und
Achsenwerte unterschiedlich ist,
werden 2 Schriften mit “;“ getrennt
definiert.


background image

Seite 26

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

IpasWin  Daten-Definition

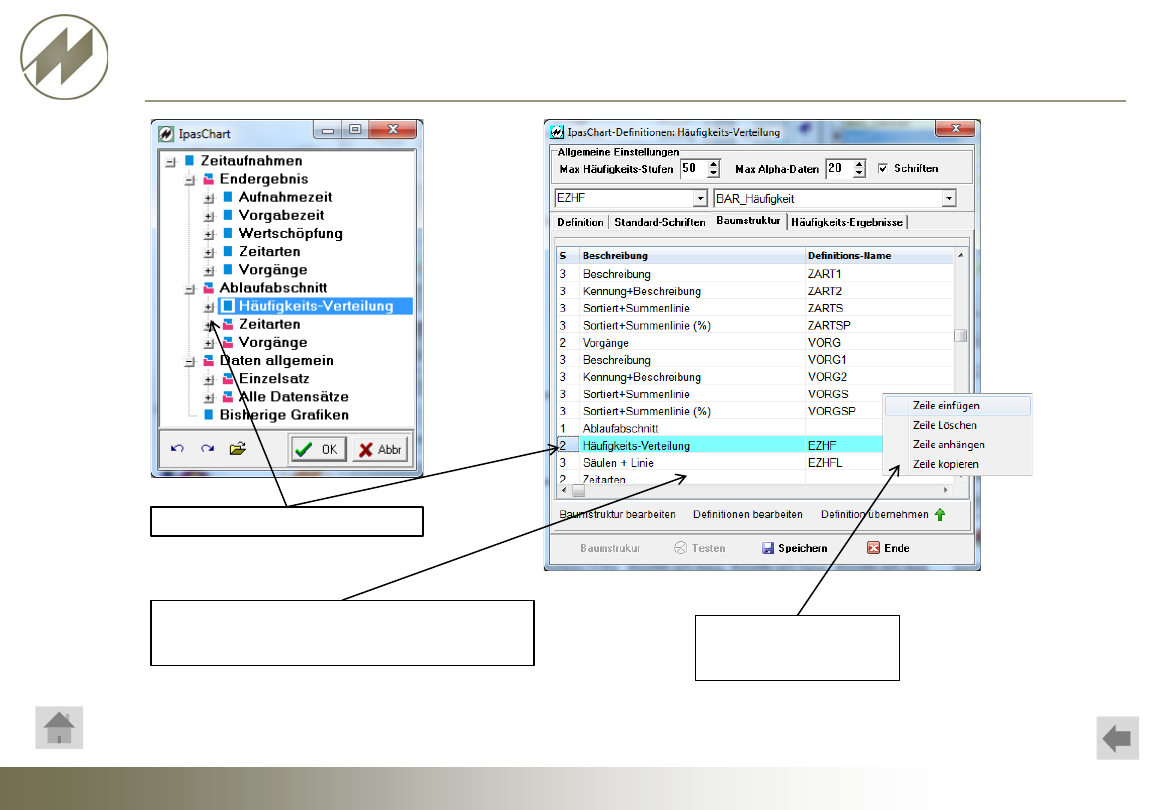

Baumstruktur bearbeiten

Über rechte Mouse-Taste
können Sie die Zeilen
bearbeiten.

Festlegung der Struktur-Stufe

Durch Eingabe der Struktur-Stufe, Beschreibung und
Definitions-Name wird die Grafik zum Aufruf über die
Baumstruktur bereitgestellt.


background image

Seite 27

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

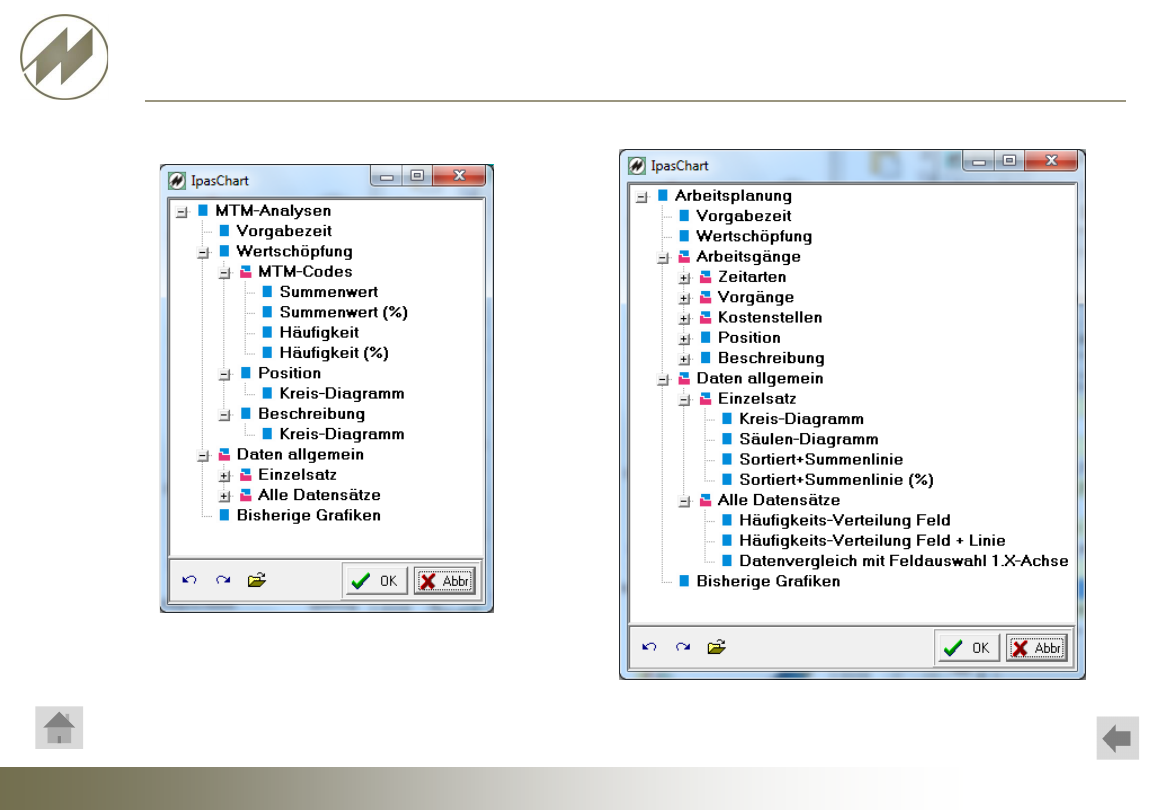

Vorbereitete Grafiken für IpasWin

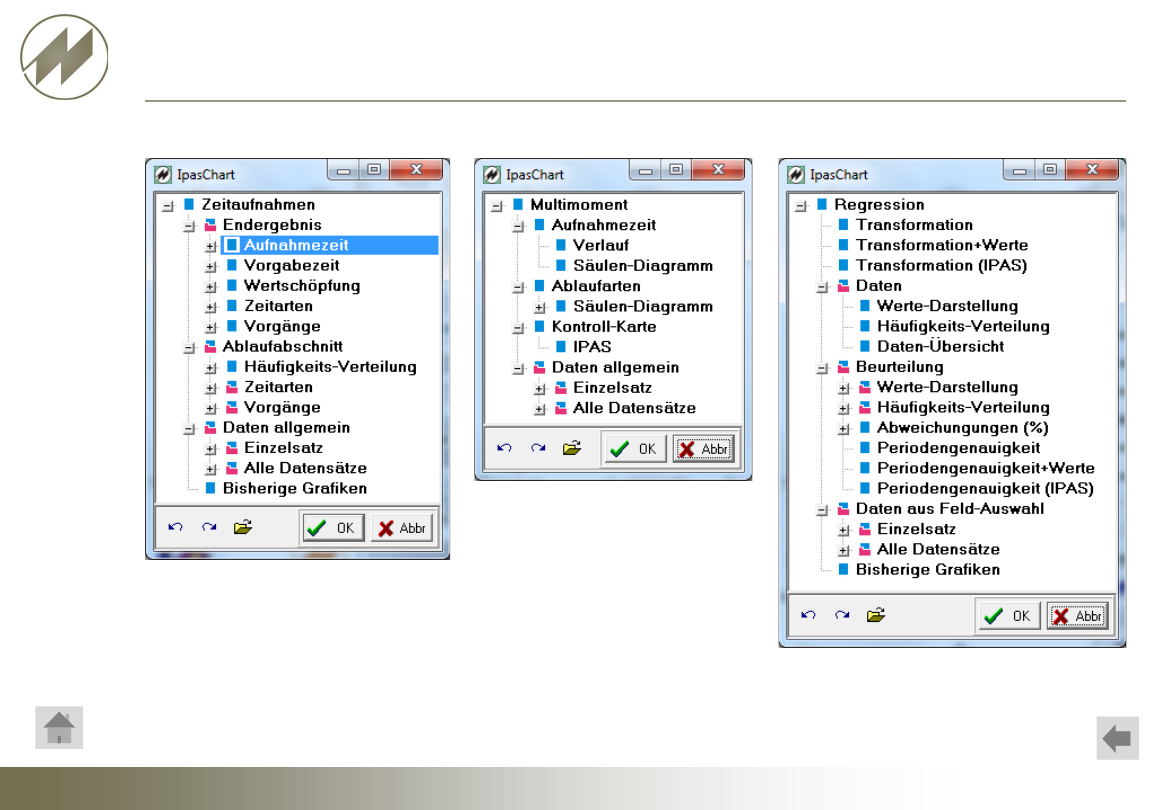

Übersicht der Programm-Module


background image

Seite 28

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Übersicht der Programm-Module


background image

Seite 29

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

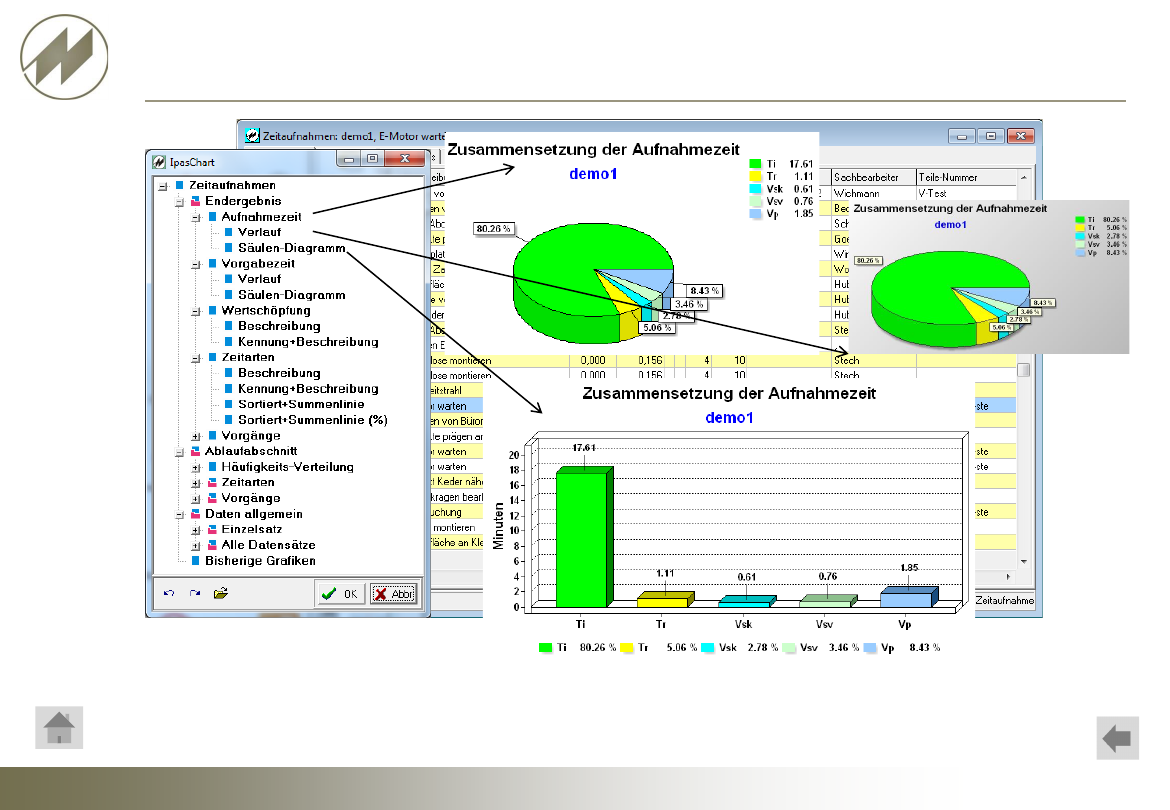

Zeitaufnahmen - Aufnahmezeit


background image

Seite 30

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

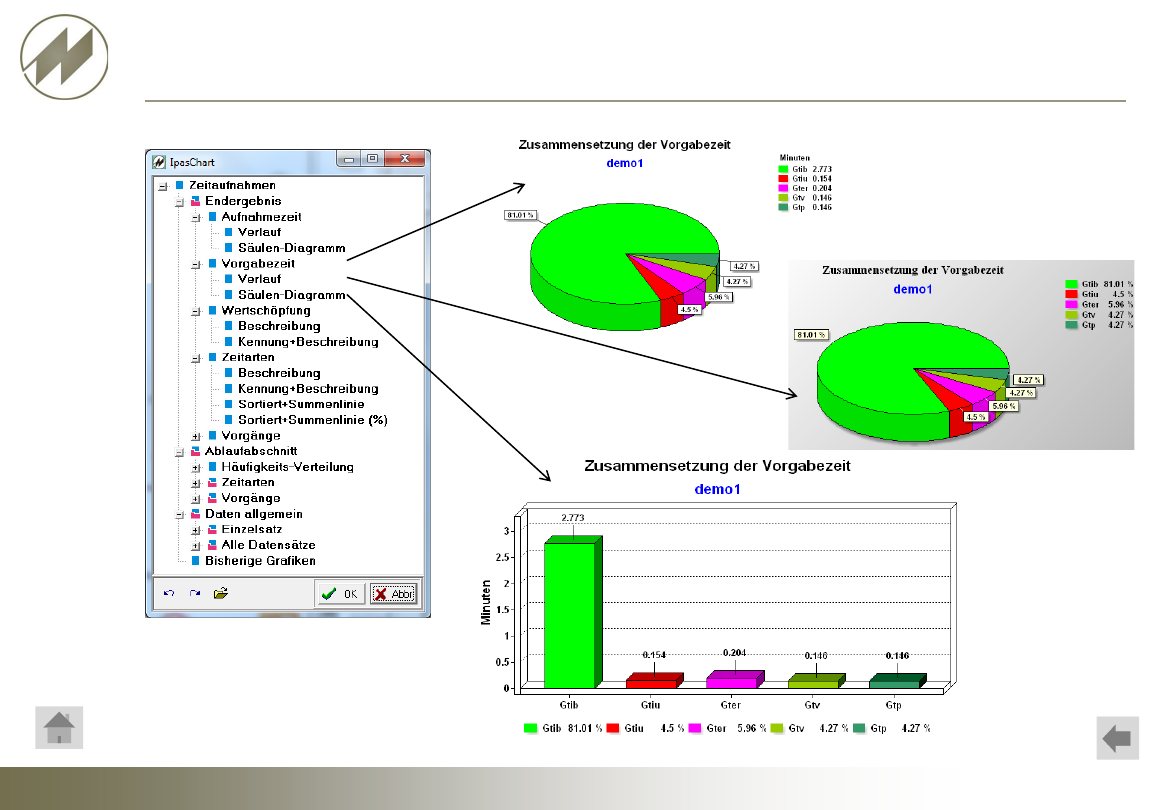

Zeitaufnahmen - Vorgabezeit


background image

Seite 31

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

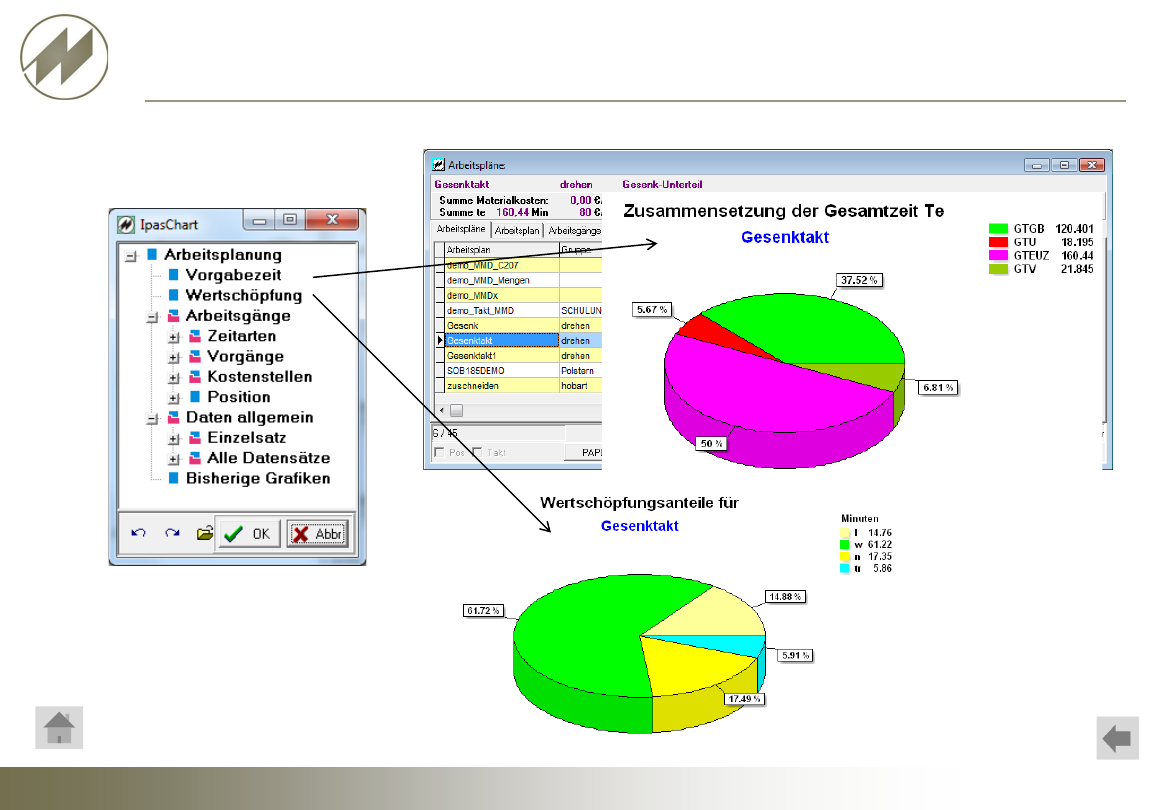

Vorbereitete Grafiken für IpasWin

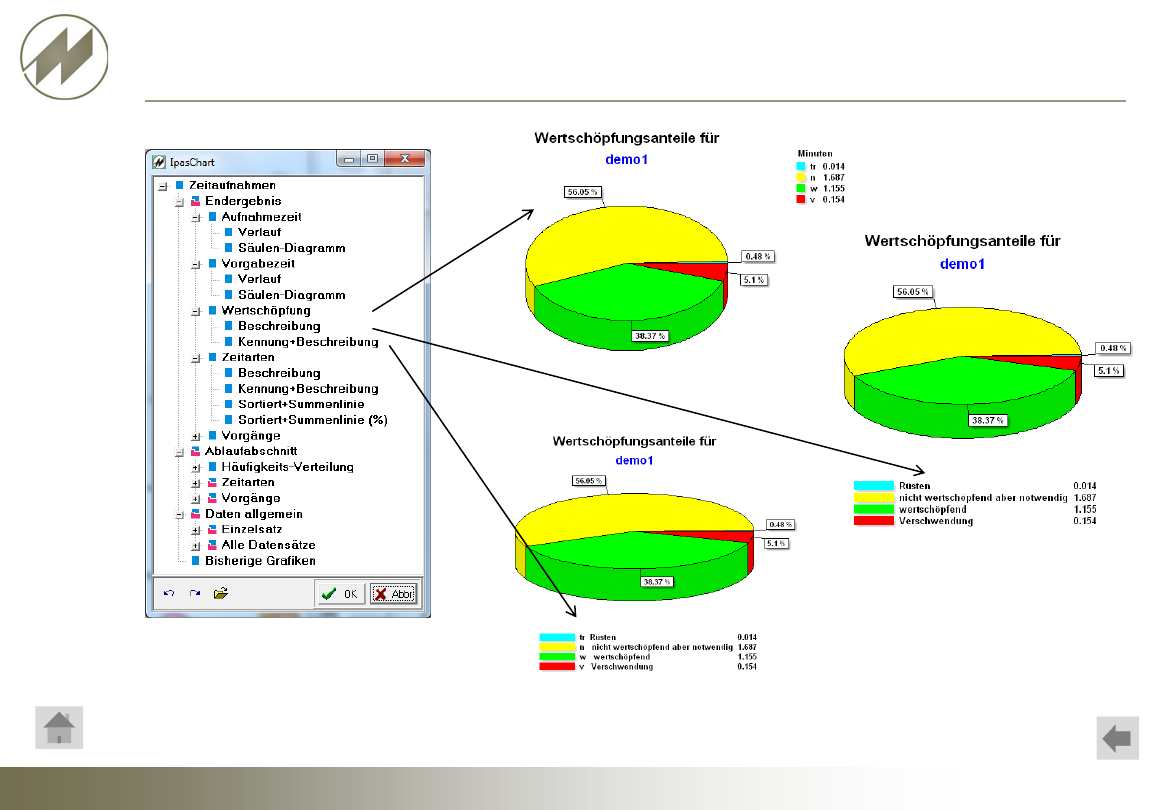

Zeitaufnahmen - Wertschöpfung


background image

Seite 32

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

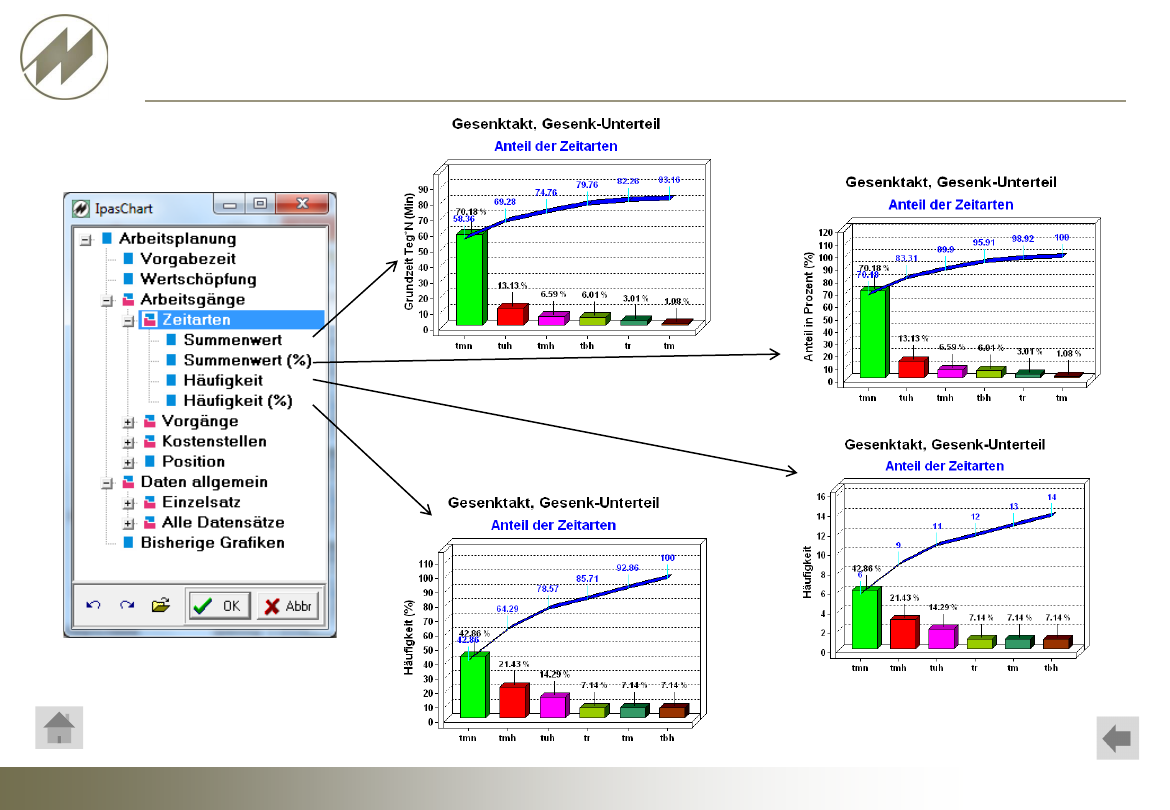

Vorbereitete Grafiken für IpasWin

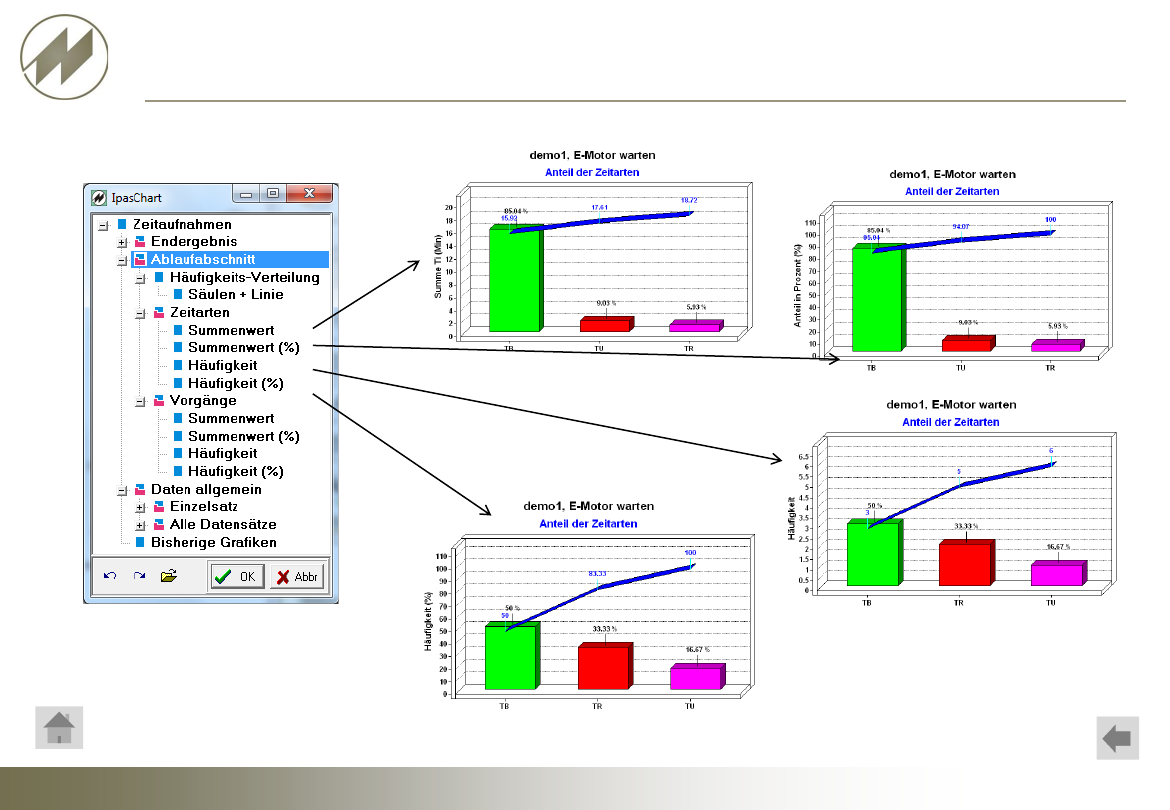

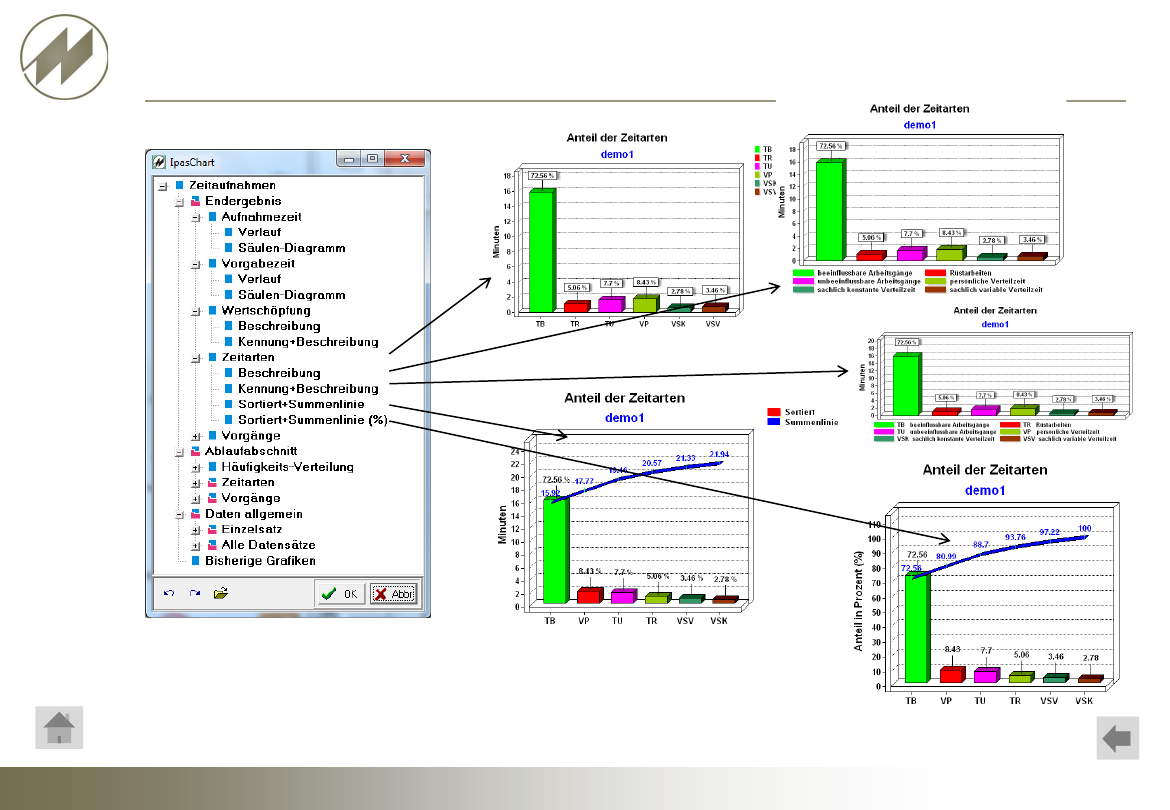

Zeitaufnahmen - Zeitarten


background image

Seite 33

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

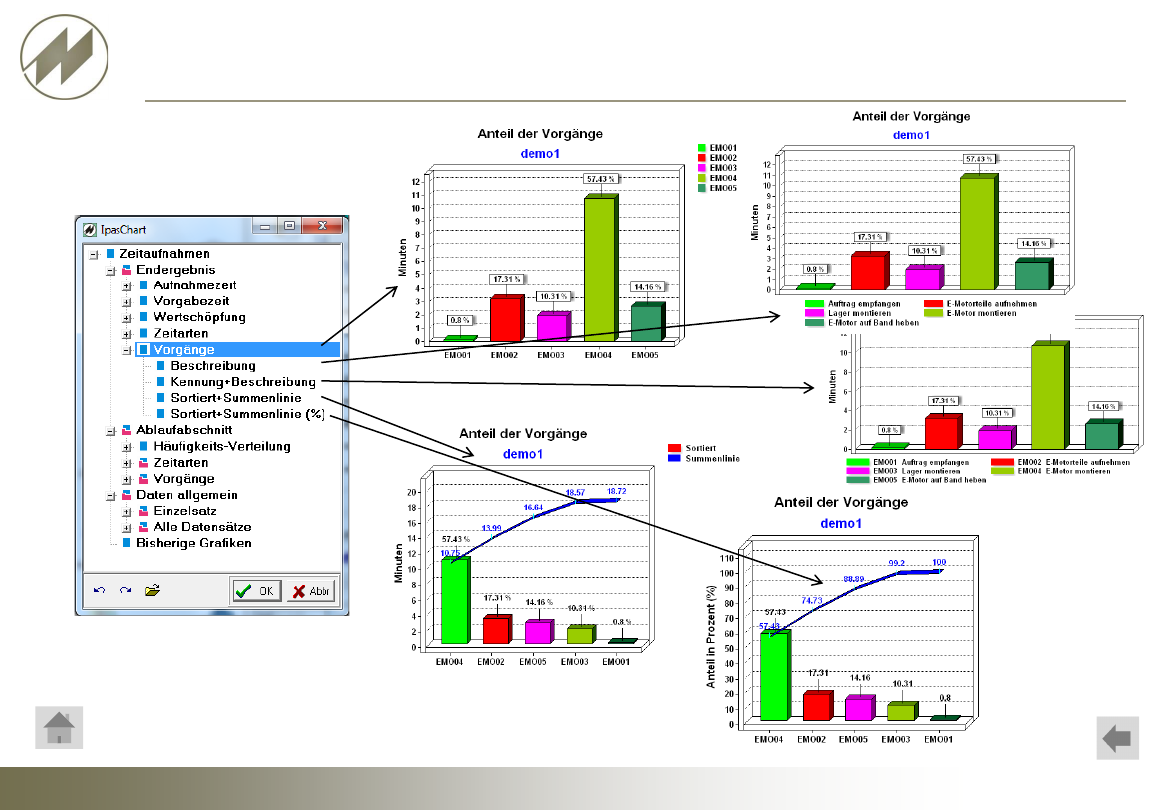

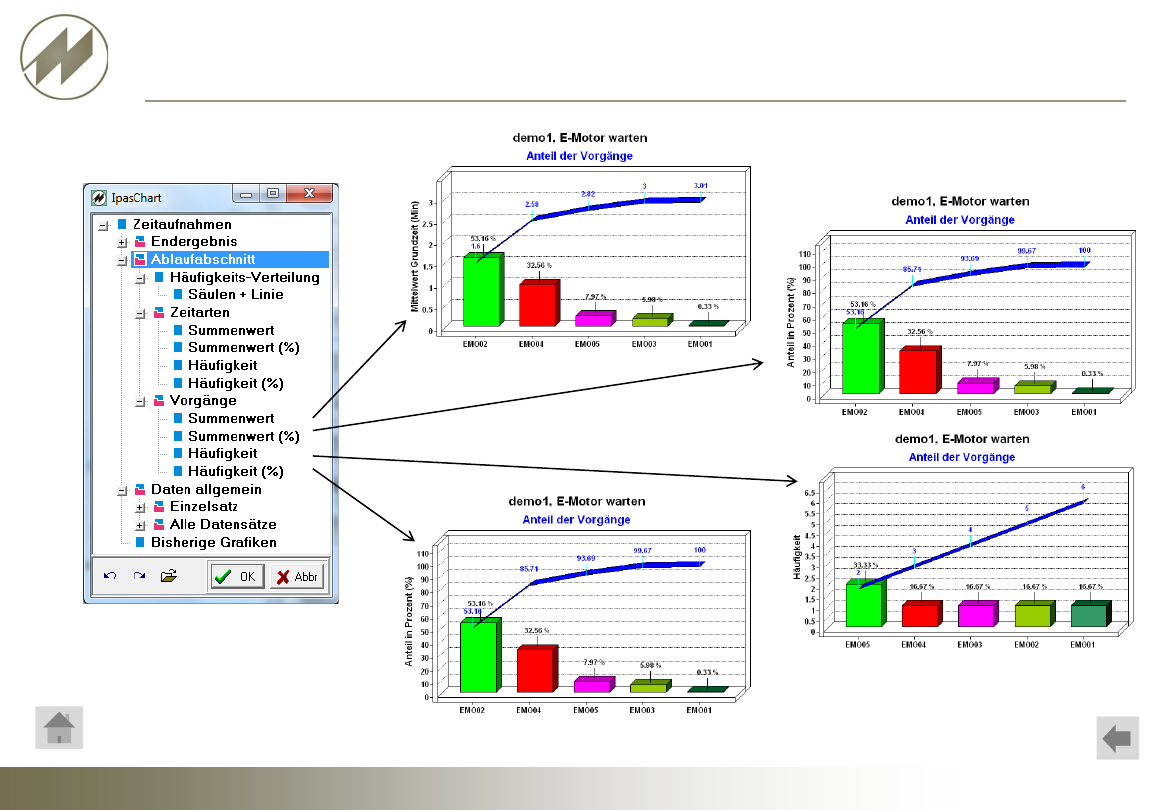

Zeitaufnahmen - Vorgänge


background image

Seite 34

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Zeitaufnahmen - Ablaufabschnitt - Häufigkeit

Sie müssen auf den entsprechenden
Ablaufabschnitt positionieren


background image

Seite 35

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Zeitaufnahmen - Ablaufabschnitt - Zeitarten


background image

Seite 36

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Zeitaufnahmen - Ablaufabschnitt - Vorgänge


background image

Seite 37

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Zeitaufnahmen Daten allgemein Einzelsatz


background image

Seite 38

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Zeitaufnahmen Daten allgemein Alle Datensätze für positioniertes Feld


background image

Seite 39

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

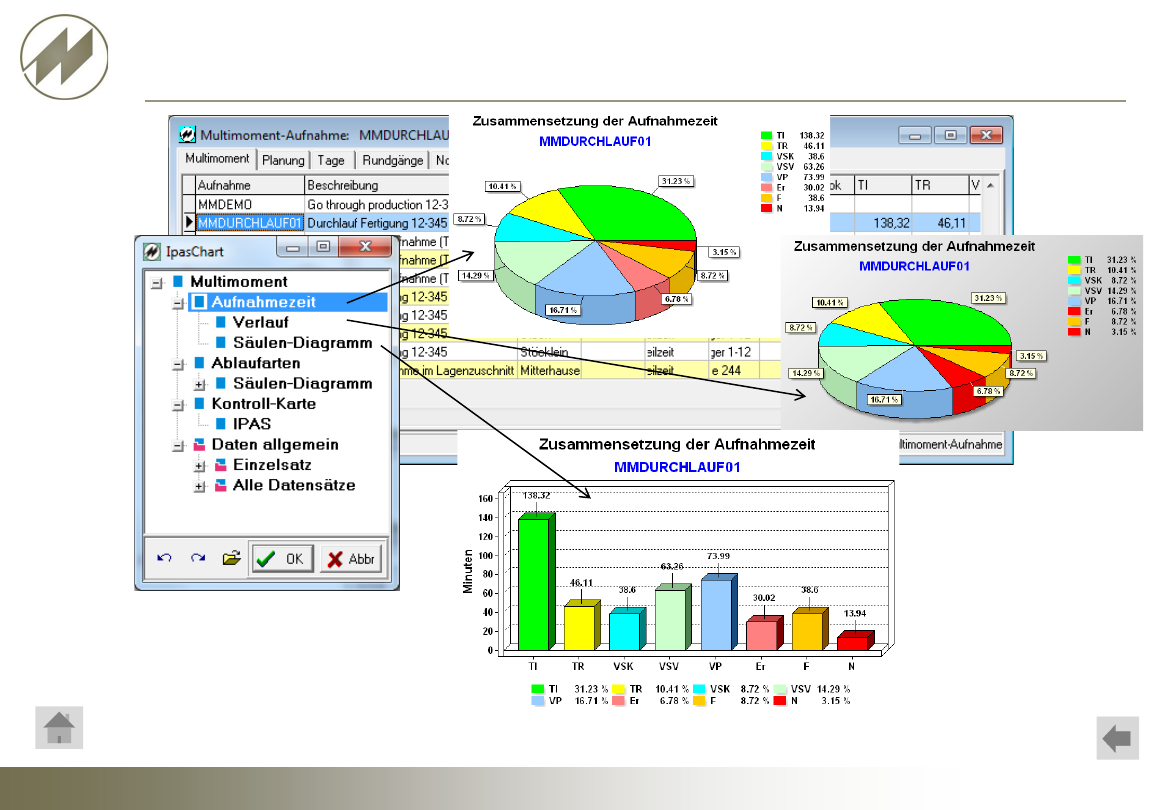

Multimoment-Aufnahmezeit


background image

Seite 40

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Multimoment-Ablaufarten


background image

Seite 41

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

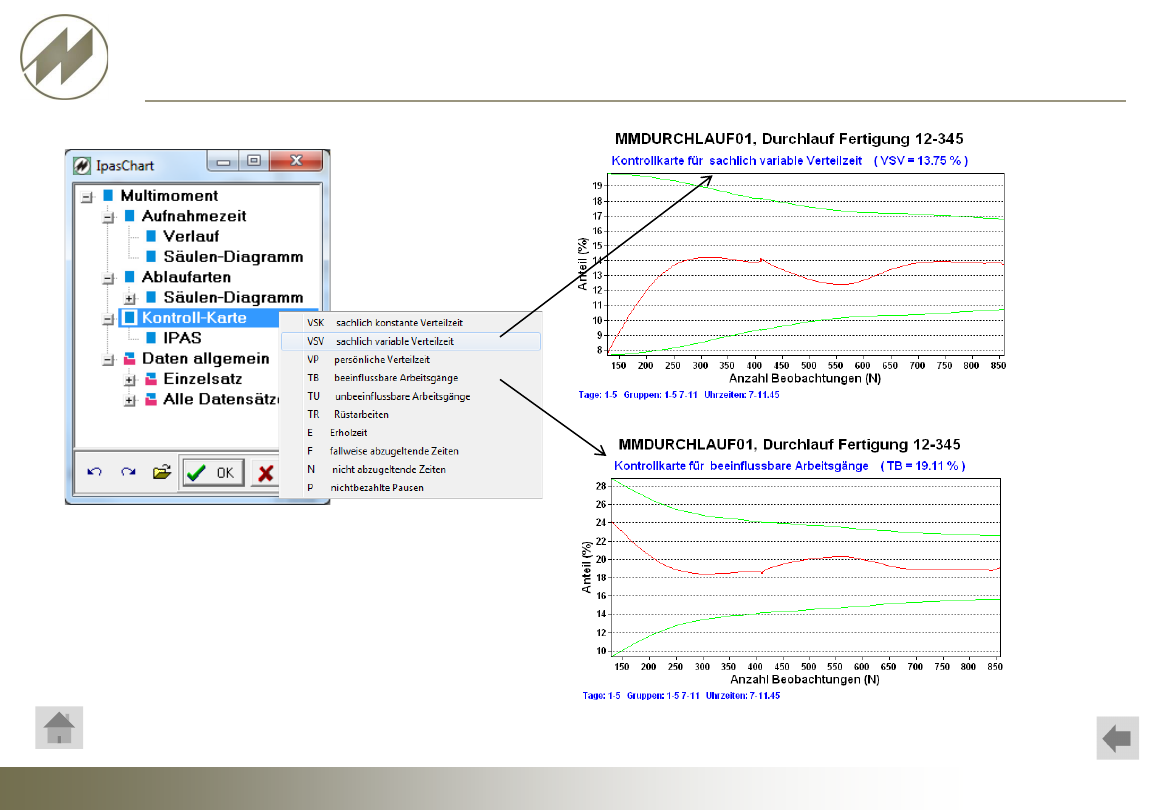

Multimoment-Kontroll-Karte


background image

Seite 42

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Regression-Transformation


background image

Seite 43

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Regression-Daten


background image

Seite 44

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Regression-Beurteilung


background image

Seite 45

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

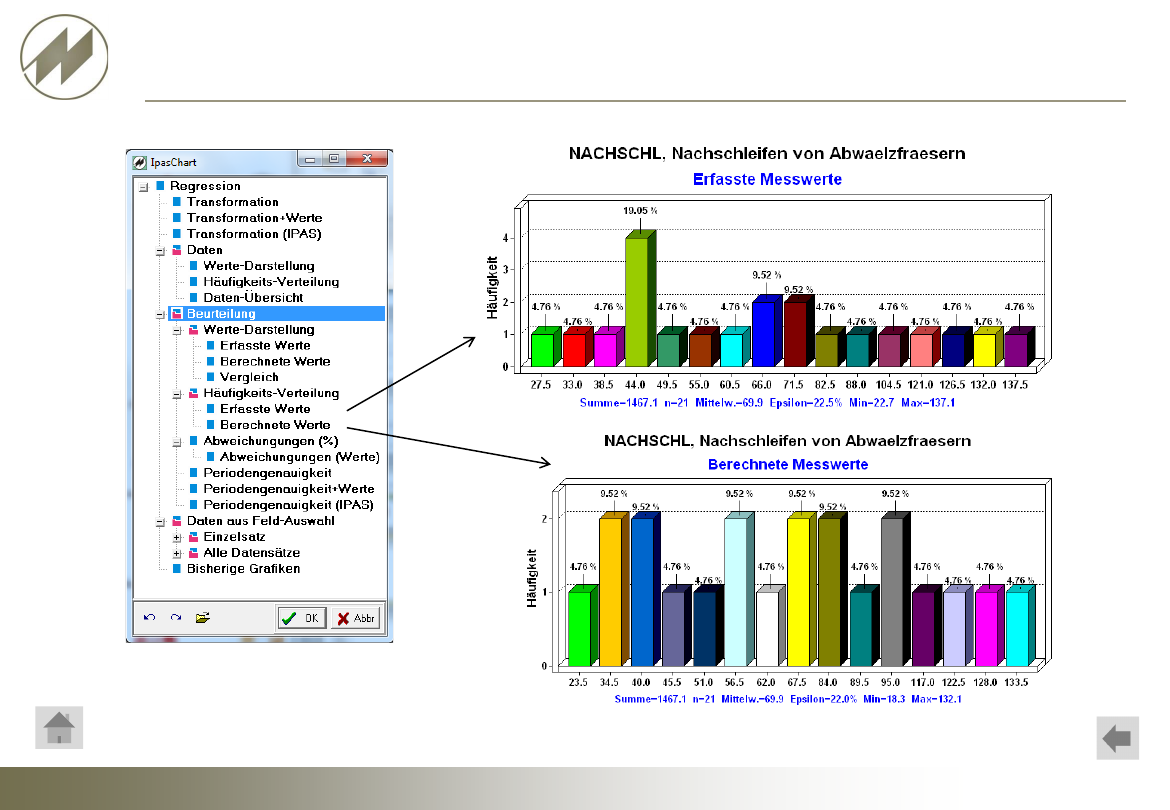

Regression-Häufigkeits-Verteilung


background image

Seite 46

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Regression-Abweichungen


background image

Seite 47

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

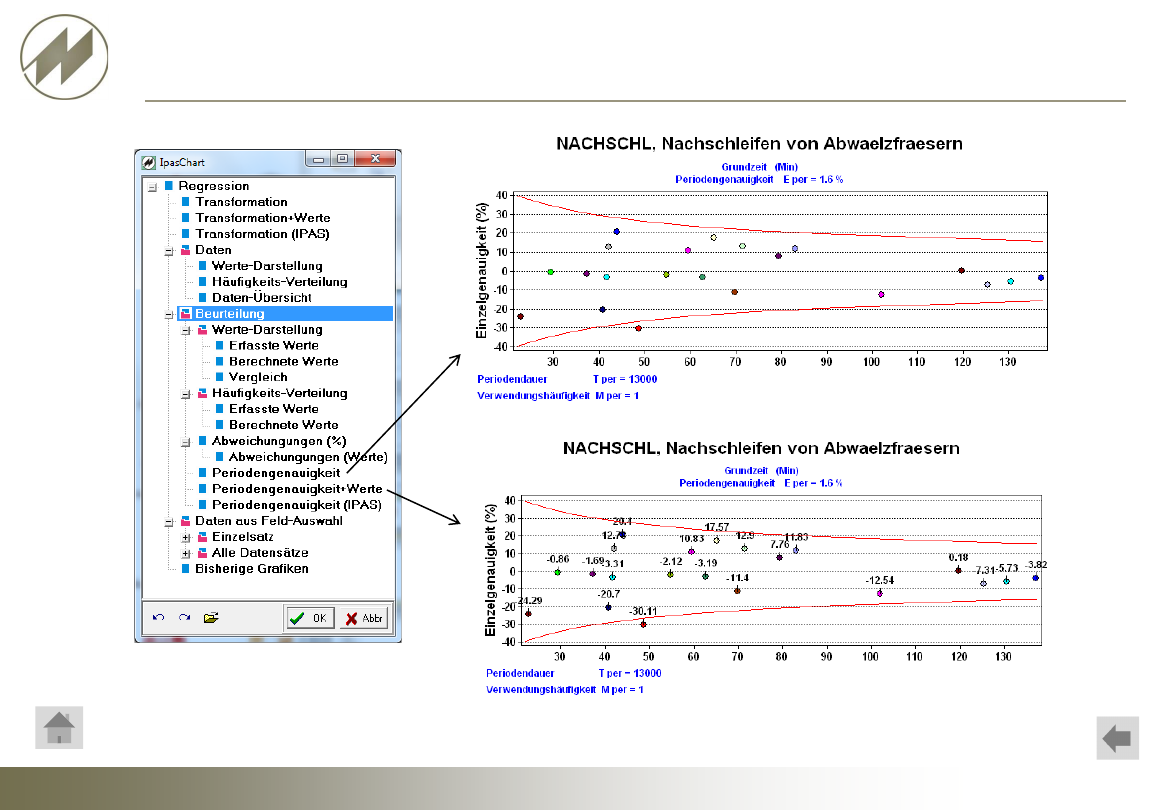

Regression-Periodengenauigkeit


background image

Seite 48

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

MTM-Analysen


background image

Seite 49

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

MTM-Analysen MTM-Codes


background image

Seite 50

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

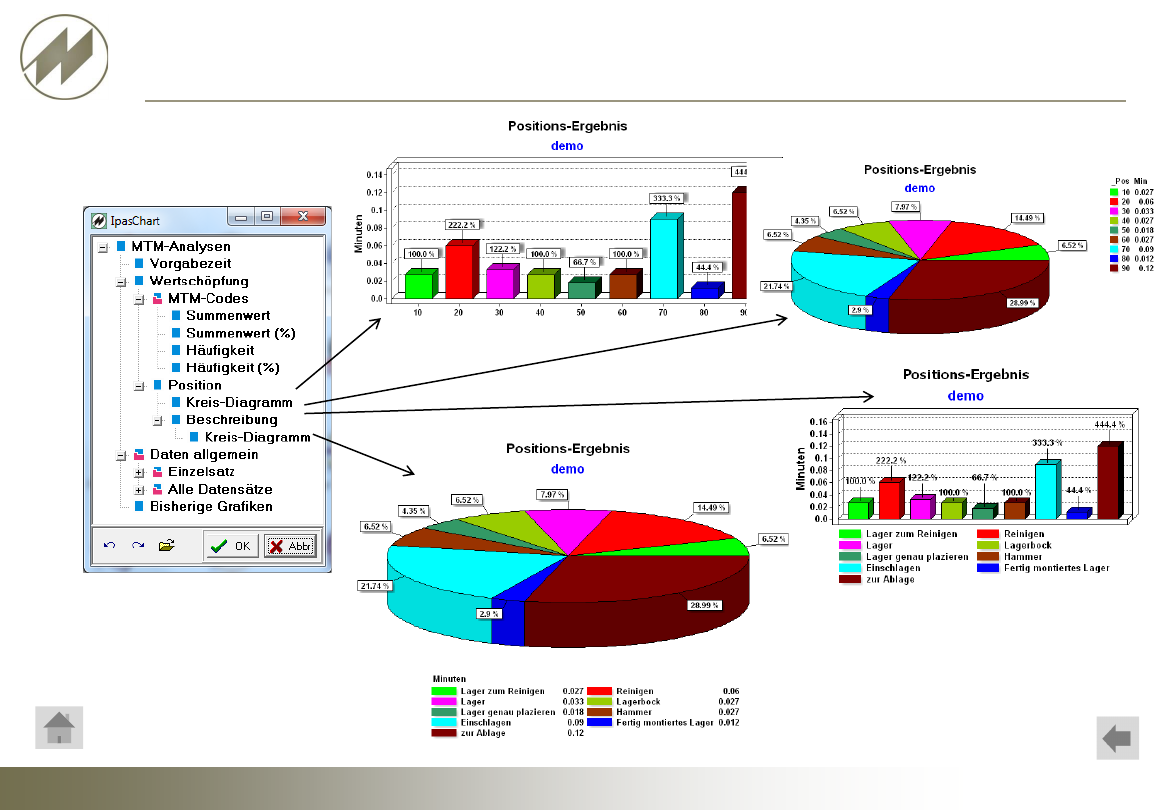

MTM-Analysen Position


background image

Seite 51

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

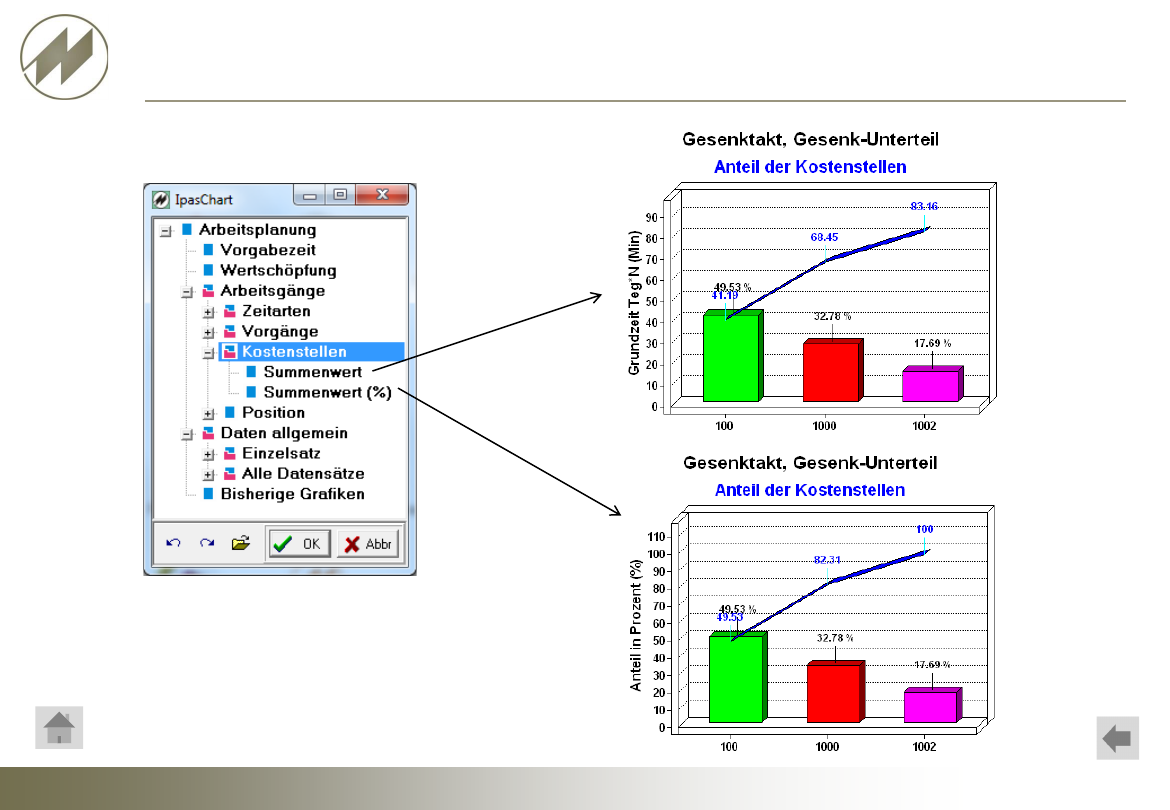

Arbeitsplanung


background image

Seite 52

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Arbeitsplanung


background image

Seite 53

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Arbeitsplanung


background image

Seite 54

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Arbeitsplanung


background image

Seite 55

J.Mitterhauser GmbH

EDV-Systeme

I p a s C h a r t

Vorbereitete Grafiken für IpasWin

Arbeitsplanung

pdf
